A15-E / A25-E

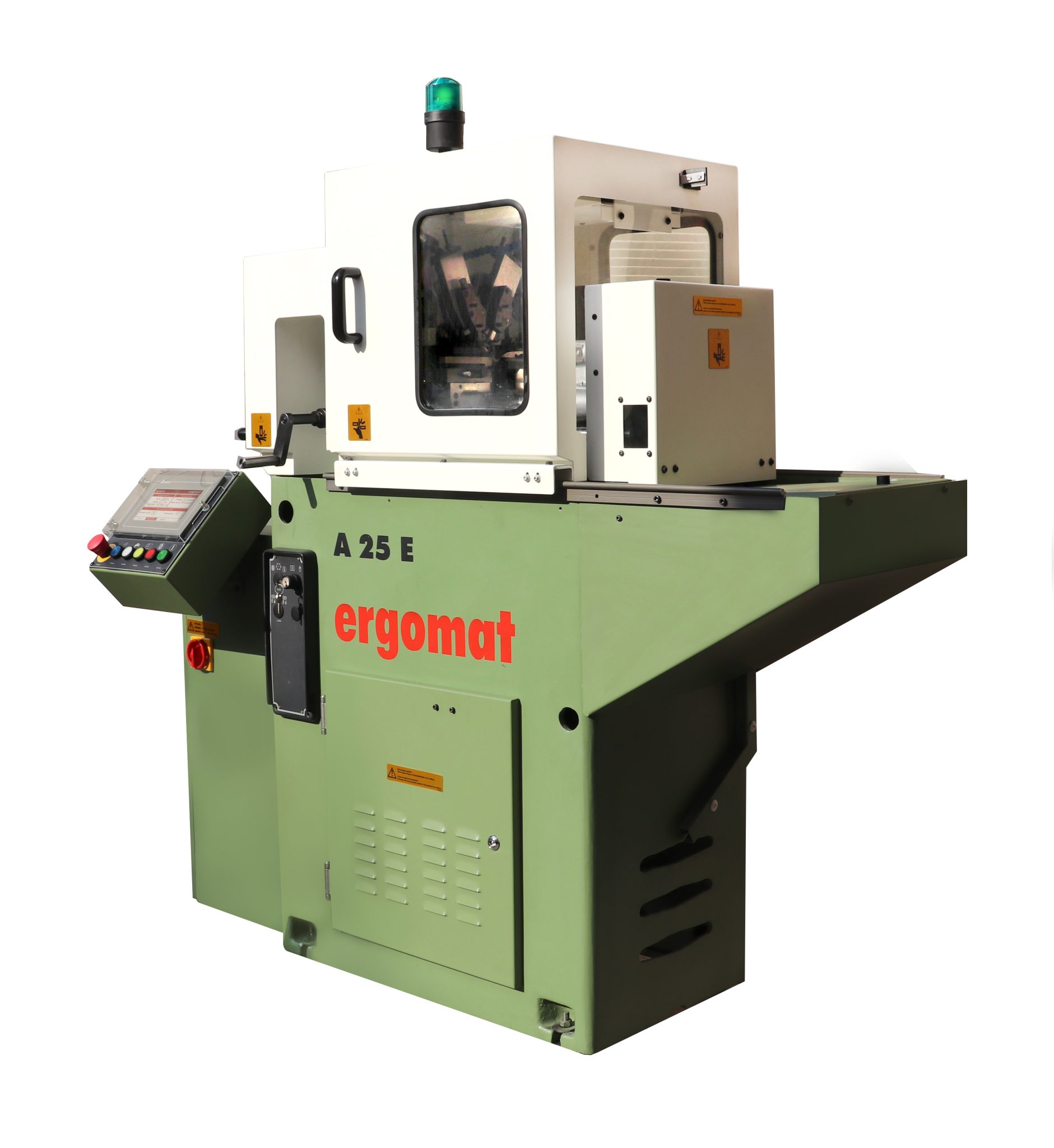

Kurvengesteuerter Einspindel-Drehautomat A15 / A25 mit elektronischer Drehzahl- und Vorschubregelung

Bei den Drehautomaten A15 E und A25 E handelt es sich um Hochleistungsdrehmaschinen, die zur Fertigung mittlerer bis hoher Losgrößen äußerest wirtschaftlich eingesetzt werden können.

Durch den Einsatz von stufenlos regulierbaren Servomotoren anstelle des konventionellen Vorschubgetriebes ist die Maschine im Vergleich zur rein mechanischen Maschine schneller und leichter umzurüsten; außerdem läuft die Maschine erstaunlich geräuscharm.

Je nach Drehmomentbedarf an der Spindel können vier Drehzahlbereiche eingestellt werden
(0 – 25 %, 0 – 50 %, 0 – 75 % und 0 – 100% der nominellen Spindeldrehzahl)
Wahlweise zweite einstellbare Spindeldrehzahl mittels 2-Kanal-Frequenzregler

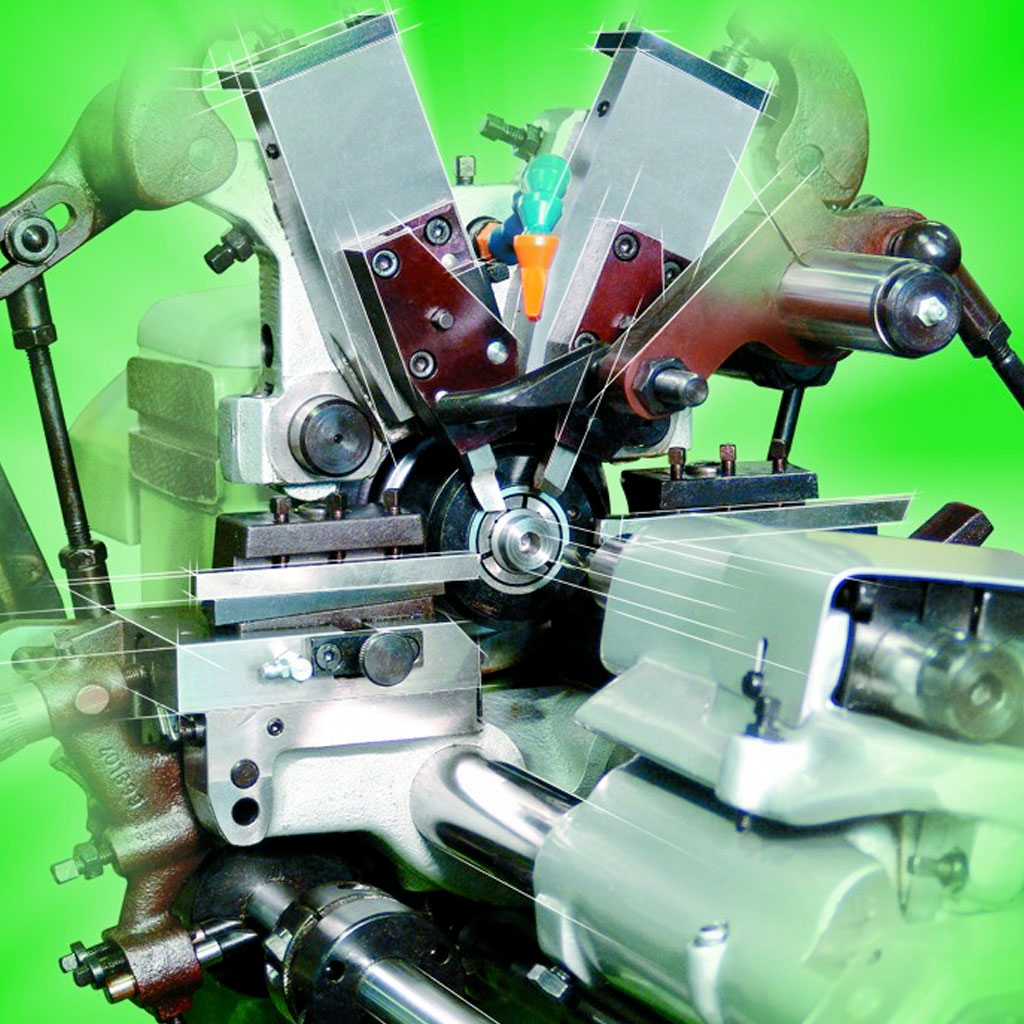

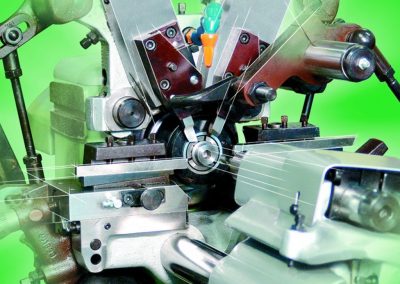

Die Maschinen sind in ihrer Grundversion mit Reitstock und Pinole und vier radial am Spindelstock geführten Werkzeugschlitten ausgestattet. CE-konforme Verhaubung und -Elektrik sind selbstverständlich.

Als Zusatzaustattung sind lieferbar:

• Bohr- und Gewindeschneideinrichtung (BGSE)
• Doppelbohreinrichtung (DBE)
• Vierfach-Sternrevolver (SRV)
• Gewindefräs- und Mehrkantdreheinrichtung (GFRE)
• Langdreheinrichtung (LEV)
• Gleichlaufeinrichtung (GLE)

  • Spindeldurchlass 15 mm (A 15 E) bzw. 25 mm (A 25 E)
  • Sychnronbearbeitung mehrerer Werkzeuge, dadurch unschlagbar geringe Zykluszeiten
  • Maschinenaufbau ermöglicht eine Vielzahl von Zubehör
  • Hohe Bearbeitungsgenauigkeit
  • Extrem lange Lebensdauer
  • Handbücher in elektronischem Format
  • Schulungshandbuch Kurvenberechnung
ModellA15-EA25-E
Spindeldurchlass
rundmm1525
6-kantmm1322
4-kantmm1018
Maximaler Abstand Spannzange / Reitstockmm240240
Verfahrweg der Langdreheinrichtung (LEV)mm7070
Produktionsleistung min / maxStück/Std30 / 150030 / 1500
Spindelantrieb
SpindelleistungkW2.22.2
Spindeldrehzahl maxUpM65004000
Werkzeugschlitten
Verfahrweg Senkrechtschlittenmm2222
Verfahrweg Horizontalschlittenmm2222
Nettogewichtkg560560
