TB-E




Kurvengesteuerte Einspindel-Drehautomaten, Modell TB E mit elektronischer Drehzahl- und Vorschubregelung

Bei den Drehautomaten der Baureihen TB 42 E, TB 60 E und TB 80 E handelt es sich um Drehmaschinen zur schweren Zerspanung, die zur Fertigung mittlerer bis hoher Losgrößen äußerst wirtschaftlich eingesetzt werden können.
Unschlagbar kurze Zykluszeiten durch Simultanbearbeitung mit meherern Werkzeugen.

Durch den Einsatz von stufenlos regulierbaren Servomotoren anstelle des konventionellen Vorschubgetriebes ist die Maschine im Vergleich zur rein mechanischen Maschine sehr schnell umzurüstbar; außerdem läuft die Maschine erstaunlich geräuscharm.

Je nach Drehmomentbedarf an der Spindel können vier Drehzahlbereiche (0 – 25%, 0 – 50%, 0 – 75% und 0 – 100%) eingestellt werden.
Wahlweise zweite einstellbare Spindeldrehzahl (2-Kanal Frequenzregler)

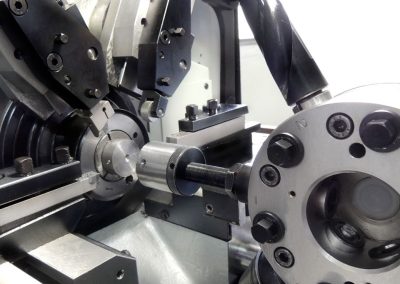

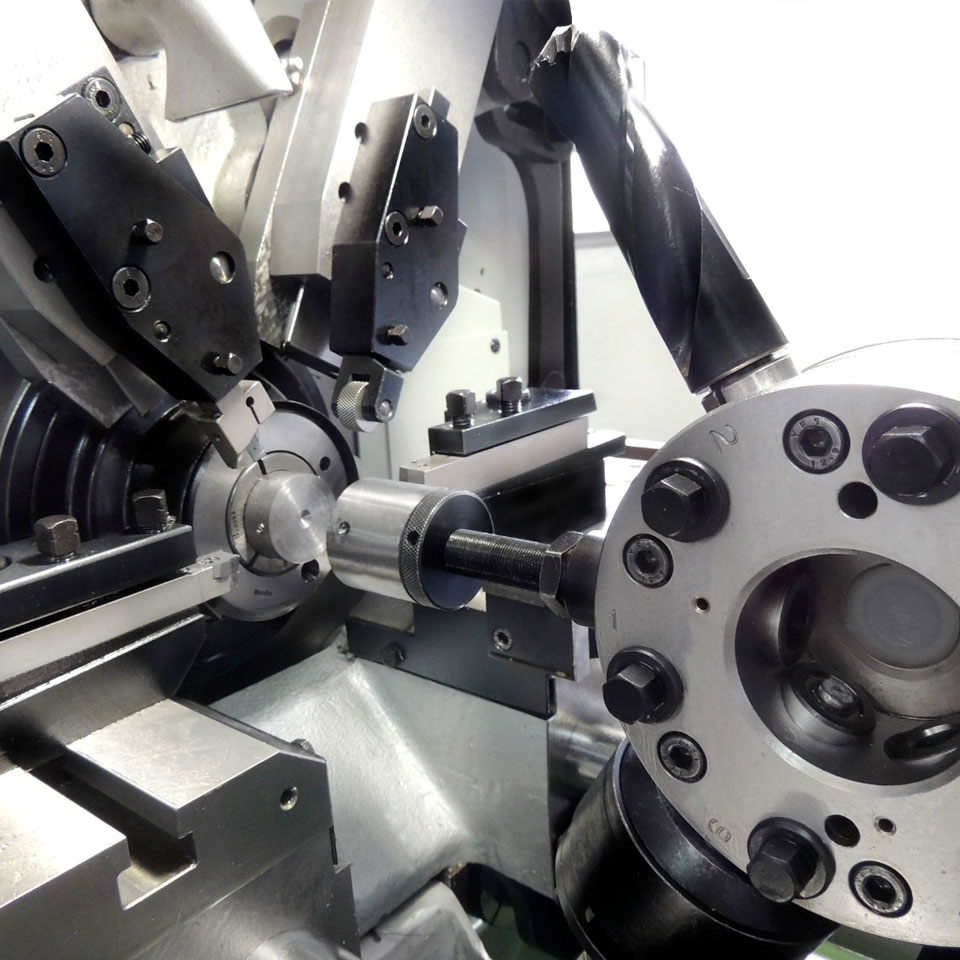

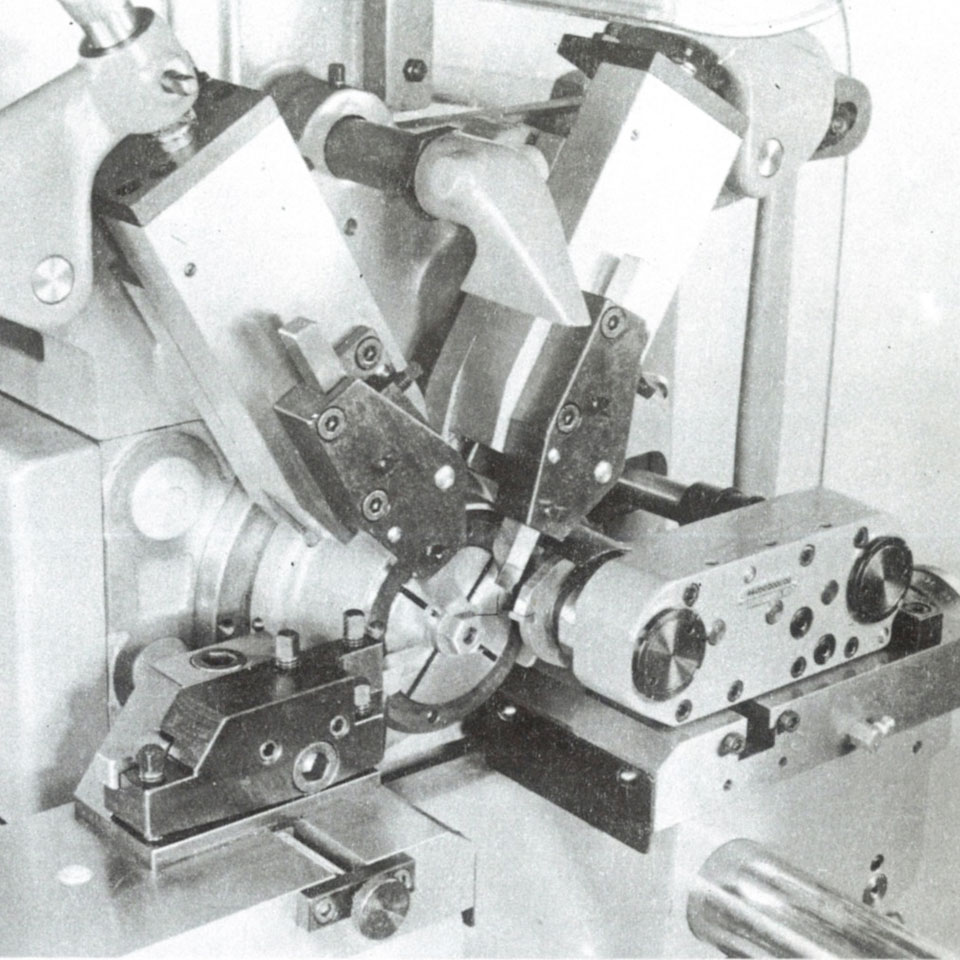

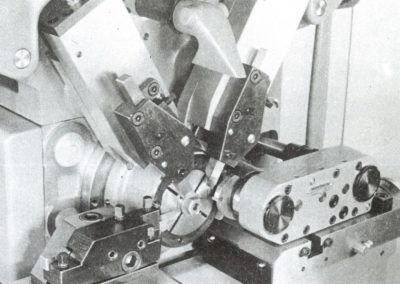

Die Maschinen sind in ihrer Grundversion mit Reitstock und Pinole und vier radial am Spindelstock geführten Werkzeugschlitten ausgestattet. CE-konforme Verhaubung und -Elektrik sind selbstverständlich.
Spindeldurchlass: 42, 60 und 80 mm

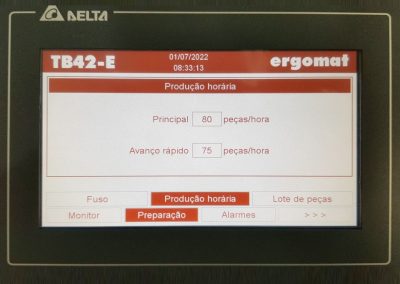

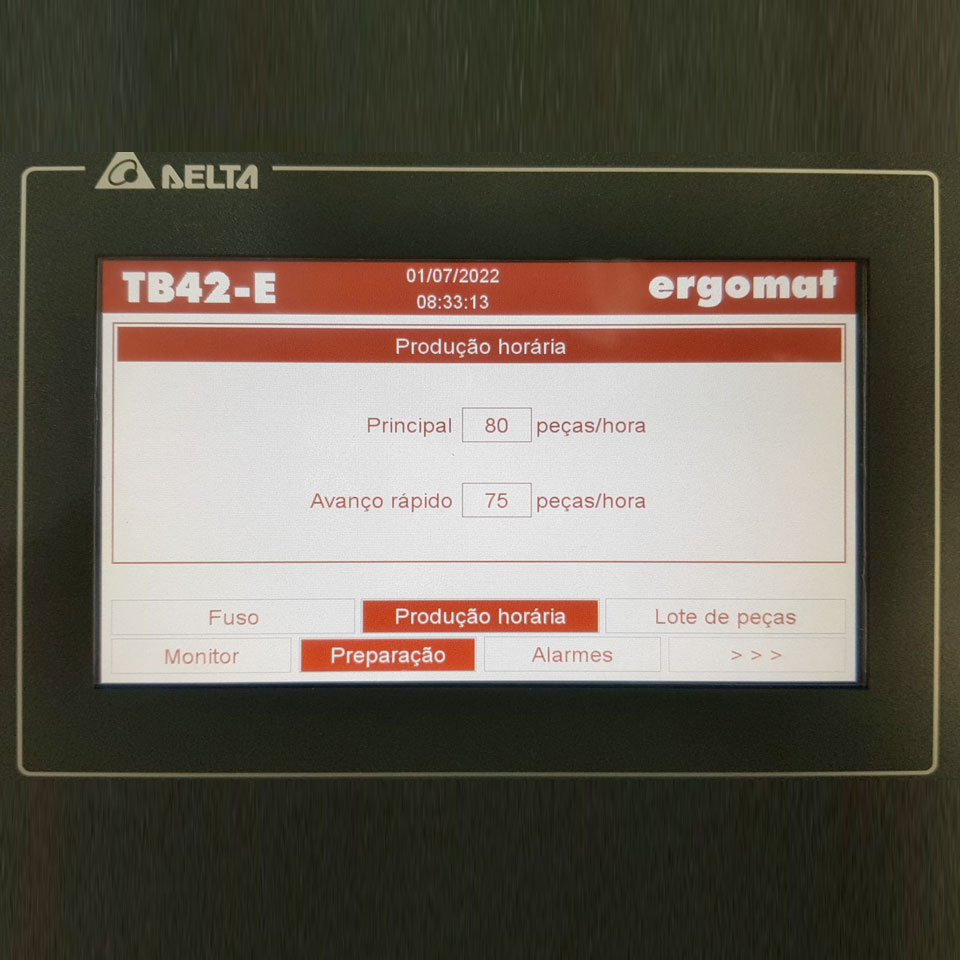

Produktionsleistung stufenlos einstellbar; 16 bis 800 Teile/Stunde

Als Zusatzaustattung sind lieferbar:
• Sechsfach-Sternrevolver (SRV)
• Gewindefräs- und Mehrkantdreheinrichtung (GFRE)
• Langdreheinrichtung (LEV)
• Gleichlaufeinrichtung (GLE)

Als Sondermodelle sind lieferbar:
• TBF42-E mit hydraulischer Spannvorrichtung, zum Einsatz mit Spannfutter Ø 110 mm
• TBH60-E und TBH80-E mit hydraulischer Spannvorrichtung und Spannzangeneinsatz
• Hohe Bearbeitungsgenauigkeit
• Extrem lange Lebensdauer
• Handbücher in elektronischem Format
• Schulungshandbuch Kurvenberechnung lieferbar

ModellTB42-ETB60-E
Spindeldurchlass
rundmm4260
6-kantmm3652
4-kantmm2942
Maximaler Abstand Spannzange / Reitstockmm370370
Verfahrweg der Langdreheinrichtung (LEV)mm100100
Produktionsleistung min / maxTeile/Std16 - 80016 - 800
SpindelantriebkW5.55.5
Spindeldrehzahl maxUpM32502650
Verfahrweg Senkrechtschlittenmm4040
Verfahrweg Horizontalschlittenmm4040
Nettogewichtkg14601460
