TBA NEXT

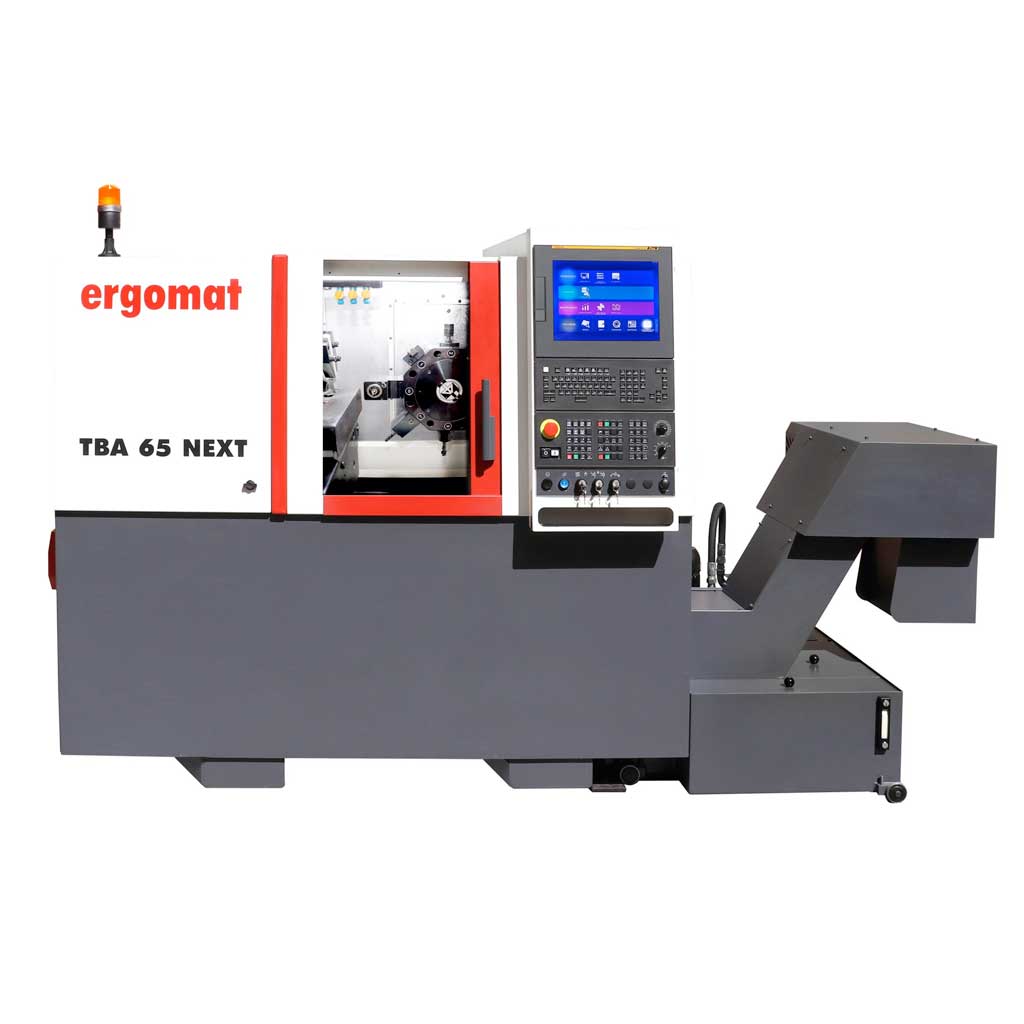

TBA NEXT CNC Mehrschlitten-Drehautomat

Mit der TBA 45/65 NEXT zeigt sich die fünfte Generation der ERGOMAT Mehrschlitten-Drehautomaten als ideale Fusion zwischen klassischen CNC-Drehmaschine und hochproduktivem Mehrschlitten-Drehautomaten.

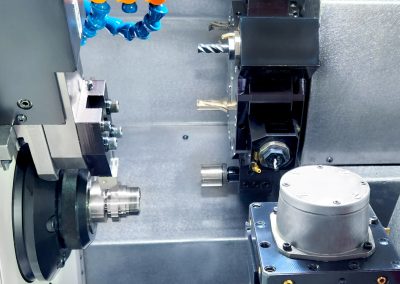

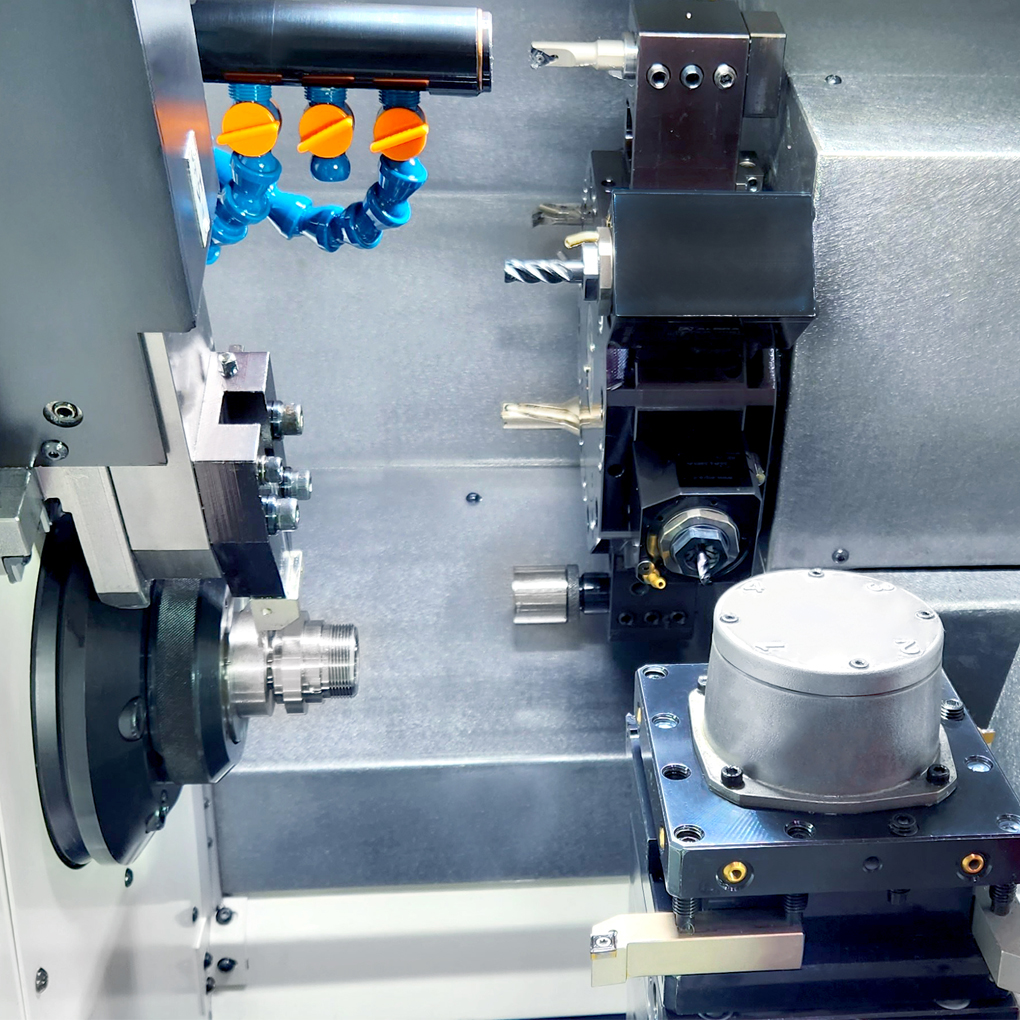

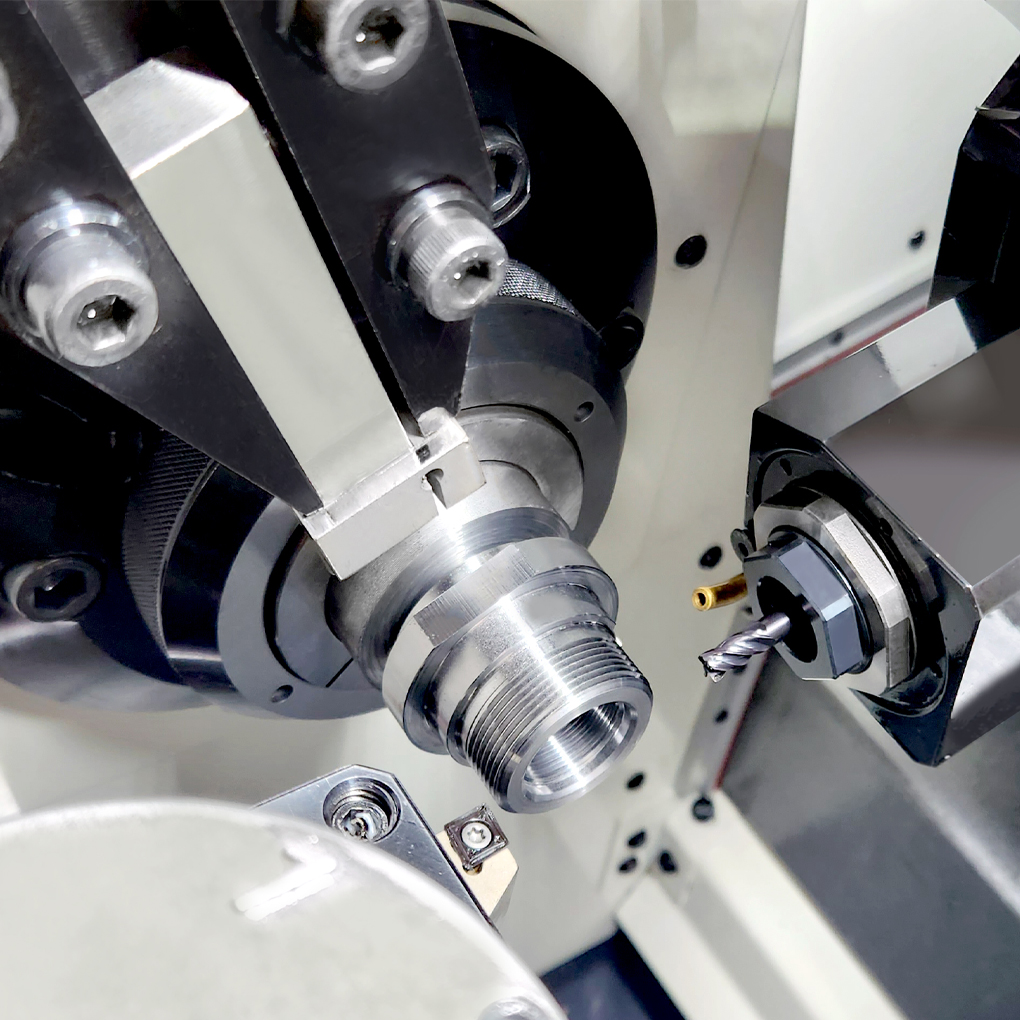

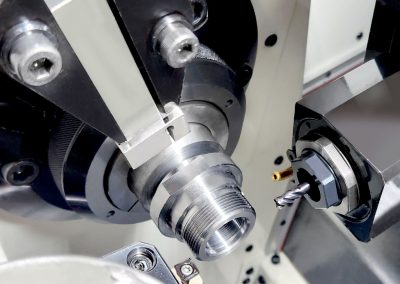

Die TBA NEXT verfügt über 6 CNC-Achsen, einen auf dem hinteren Kreuzschlitten montierten achtfach Revolver für angetriebene Werkzeuge, über einen kräftigen Form- und Stechschlitten und darüber hinaus über einen vierfach Revolver, der auf dem zweiten Kreuzschlitten montiert ist. In anderen Worten: Mehrschlittentechnik vom Feinsten

Hohe Leistung, Robustheit, einfache Programmierung und Bedienung, sprichwörtliche ERGOMAT-Zuverlässigkeit.

  • Simultanbearbeitung mehrerer Werkzeuge, dadurch minimale Stückzeiten
  • Hohe Wirtschaftlichkeit
  • Einfaches Einrichten der Maschine
  • Hohe Wiederholgenauigkeit und Präzision in der Bearbeitung
  • Servo-angetriebener Sternrevolver mit 8 Stationen
  • 2 radiale CNC-Schlitten zum Formen und Stechen

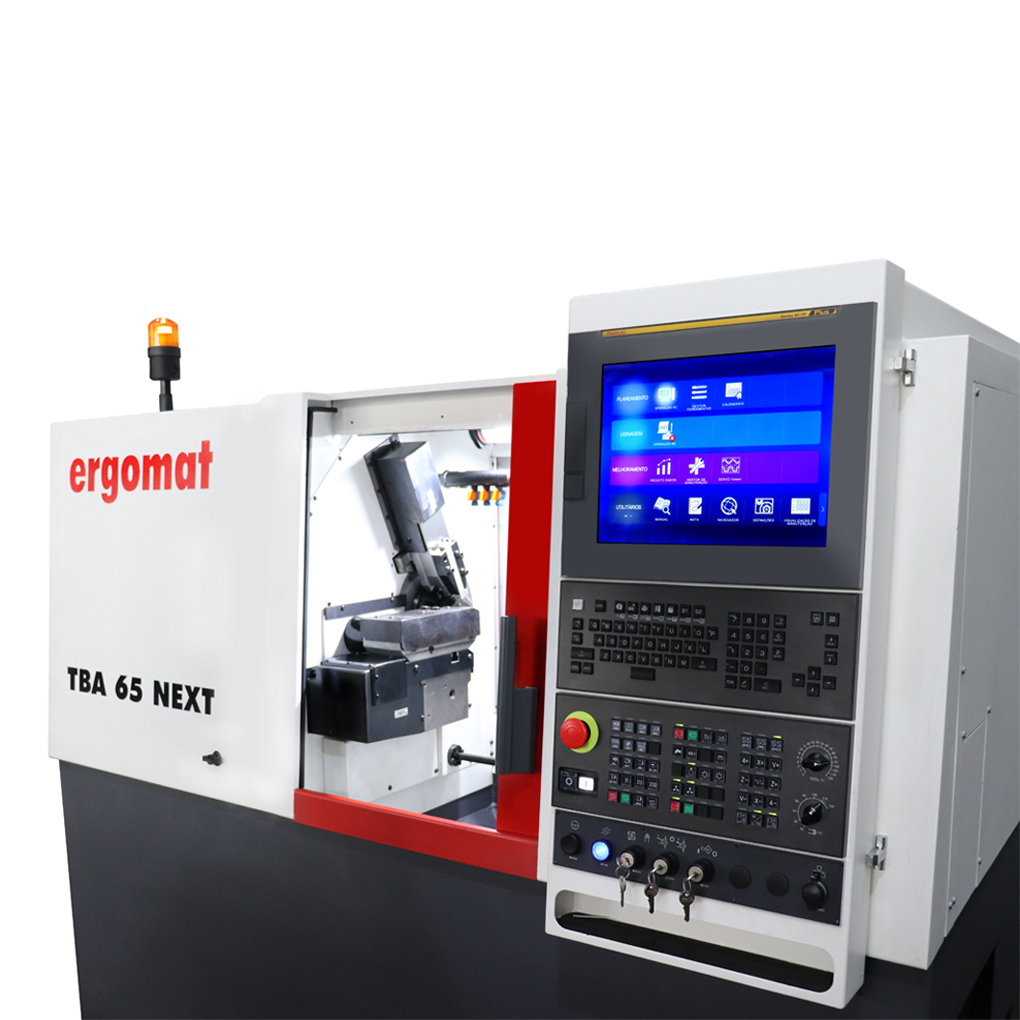

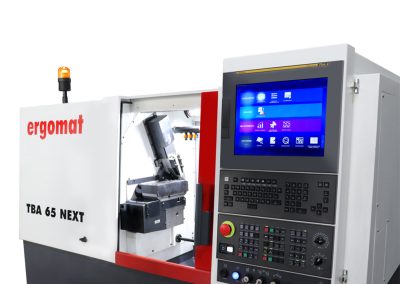

  • Steuerung: Fanuc 0i – TF Plus, mit 15″ Touchscreen-Monitor
  • CNC-Kreuzschlitten X1/Z1 * zum Langdrehen oder Gewindestrehlen
  • Servo-angetriebene Gewindefräs- und Mehrkantdreheinrichtung*
  • Zusätzlicher 4-fach-Revolver auf dem Kreuzschlitten X1Z1*

* Option

ModellTBA NEXT
Spindeldurchlassmm45 | 65
Hauptantrieb
Spindeldrehzahl max Ø 45 mm | 65mmUpM5000 | 4000
Leistung 100 % (kontinuierlich)kW7.5
Leistung 25 % EDkW11,0
konstantes Drehmoment mit Ø 45 | 65mmNm46,6 | 71,6
Eilgänge
Kreuzschlitten X1Z1m/Min15 / 15
Revolverschlitten X2Z2m/Min18 / 30
Vertikalschlitten V1m/Min15
Vorschubkraft
Achsen X1Z1N2260 / 2260
Achsen X2Z2N2260 / 2260
Achse V1N2260
Verfahrweg
Achsen X1Z1mm50 / 100
Achsen X2Z2mm125 / 300
Vertikalschlitten V1mm50
Sternrevolver X2Z2
Anzahl der Stationen8
Werkzeugquerschnitt16 x 16
WerkzeugaufnahmeVDI 25
angetriebene Werkzeuge
Leistung 100 % (kontinuierlich)kW2.7
Drehmoment 100%Nm12
Drehzahl maxUpM4000
C-Achse
Drehzahl maxUpM300
AuflösungGrad1E-3
Horizontalkreuzwagen (X1 / Z1)
Werkzeugquerschnitt16 x 16
Steuerung
Fanuc0i TF – Plus
Bildschirm15″ Touch Screen
Maße und Gewichte
L x B x H (inkl. Späneförderer)mm2930 x 1530 x 1580
Nettogewichtkg3200
*technische Änderungen vorbehalten

Katalog PDF  Angebot
