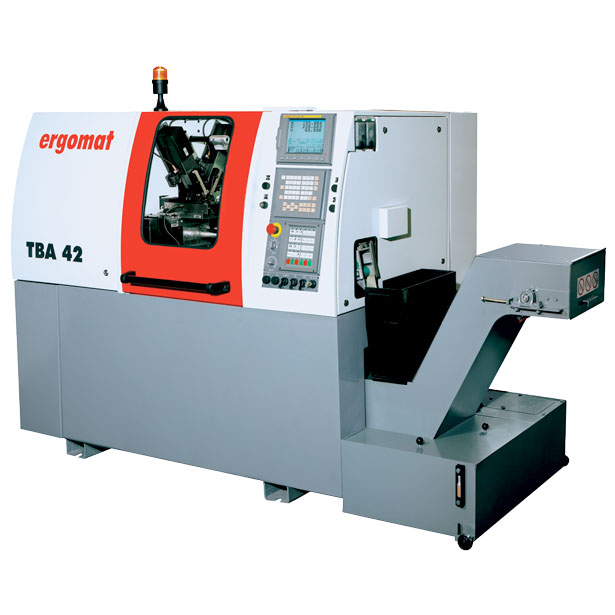

TBA 42 und TBA 60 CNC-gesteuerter Mehrschlitten-Drehautomat

Die CNC-gesteuerten Mehrschlitten-Drehautomaten der Baureihen TBA 42 und TBA 60 wurden zur Herstellung von Drehteilen in mittleren und kleinen Losgrößen entwickelt. Durch die radial angeordneten 4 Werkzeugschlitten ist, gemeinsam mit dem axial verfahreneden 6-fach Revolver Simultanbearbeitung von 3 bis 4 Werkzeugen möglich. Damit erreichen TBA-Maschinen höchste Produktionsleistungen.

Alle Schlitten sind individuell von Servomotoren angetrieben und ermöglichen genaue und schnelle Positionierungen. Der Antrieb der Hauptspindel erfolgt durch einen Spindelmotor mit hohem Drehmoment und konstanter Leistung über einen breiten Drehzahlbereich; damit können auch schwer zerspanbare Werkstoffe sicher verarbeitet werden.

Die Hauptspindel ist in dauergeschmierten Hochpräzisions-Schrägkugellagern stabil
gelagert. Eine Zentralschmierung mit konstanter Überwachung ist Grundausstattung der TBA-Baureihen

• Simultanbearbeitung für extrem kurze Zykluszeiten

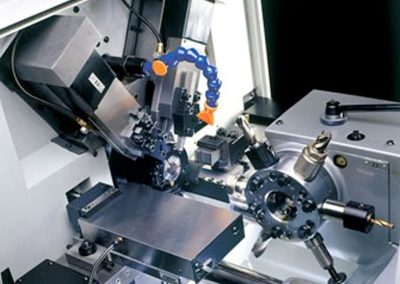

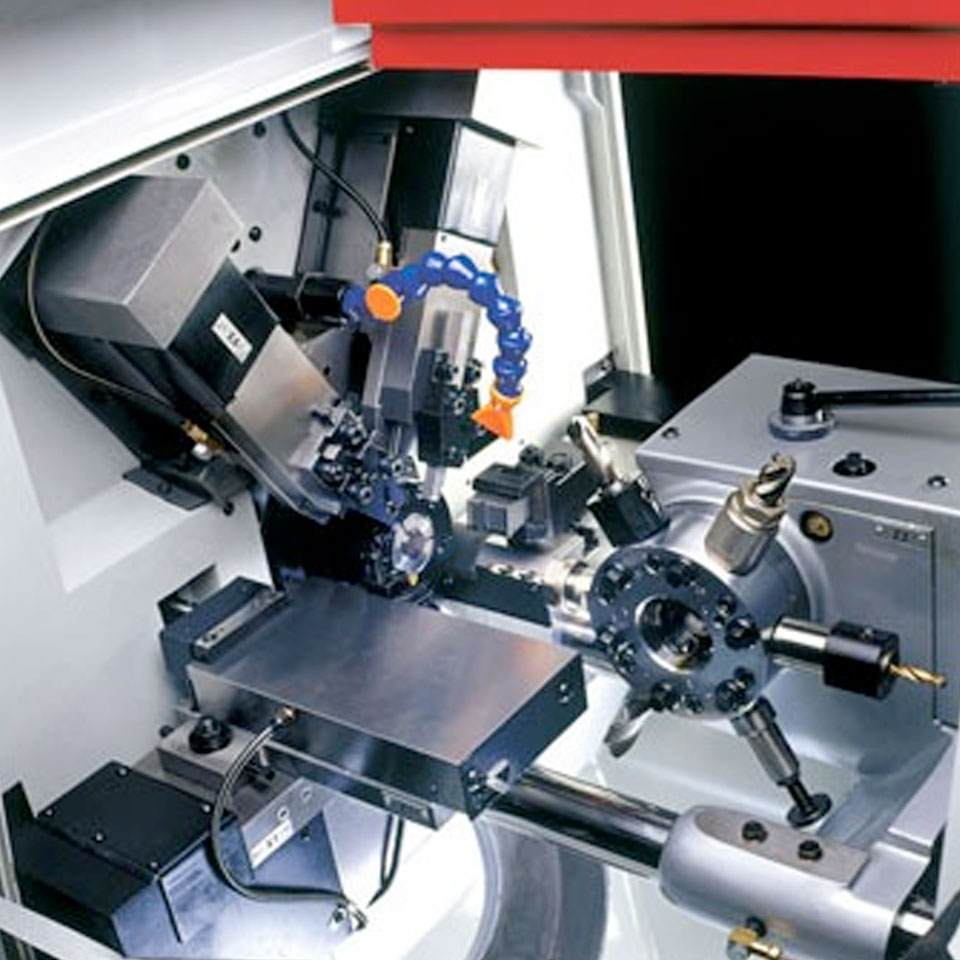

• Sternrevolver mit 6 Stationen, servoangetrieben

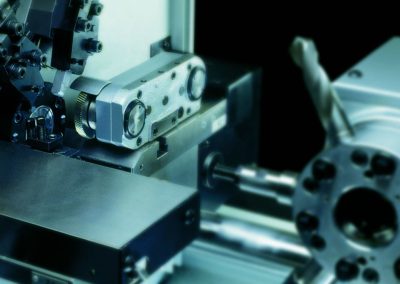

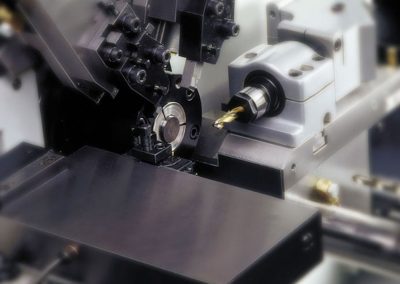

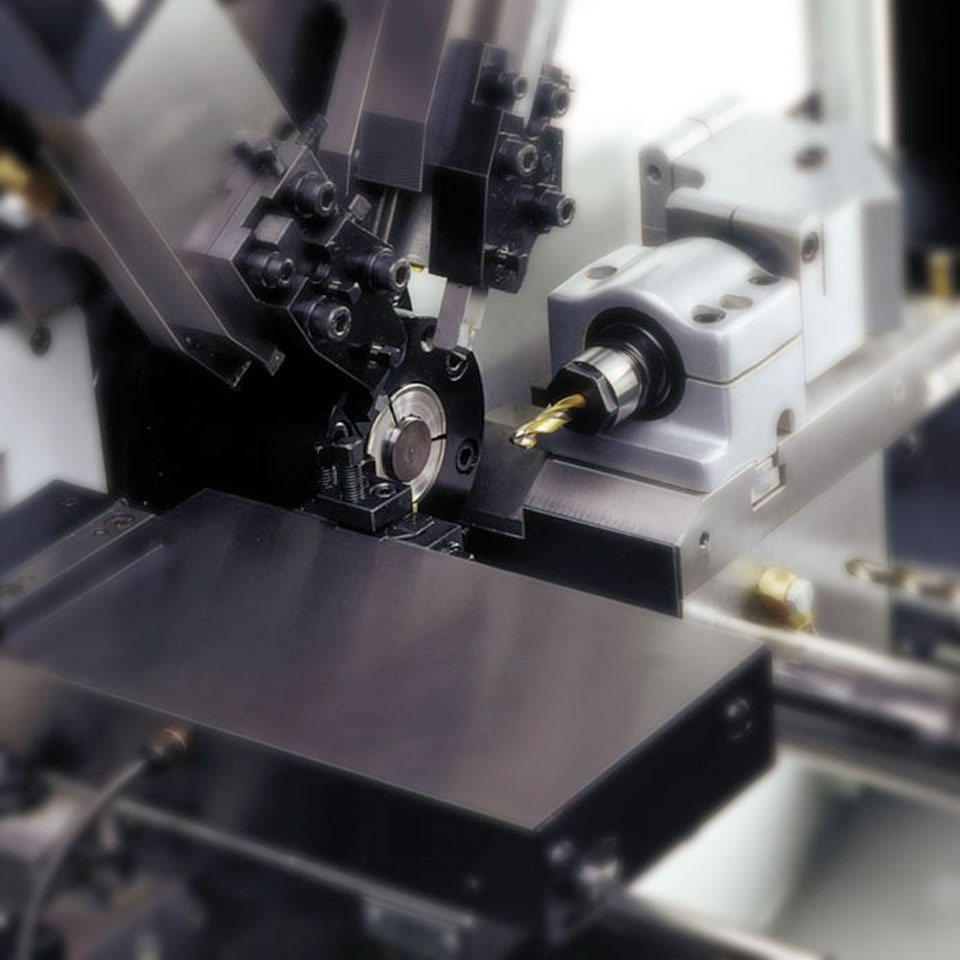

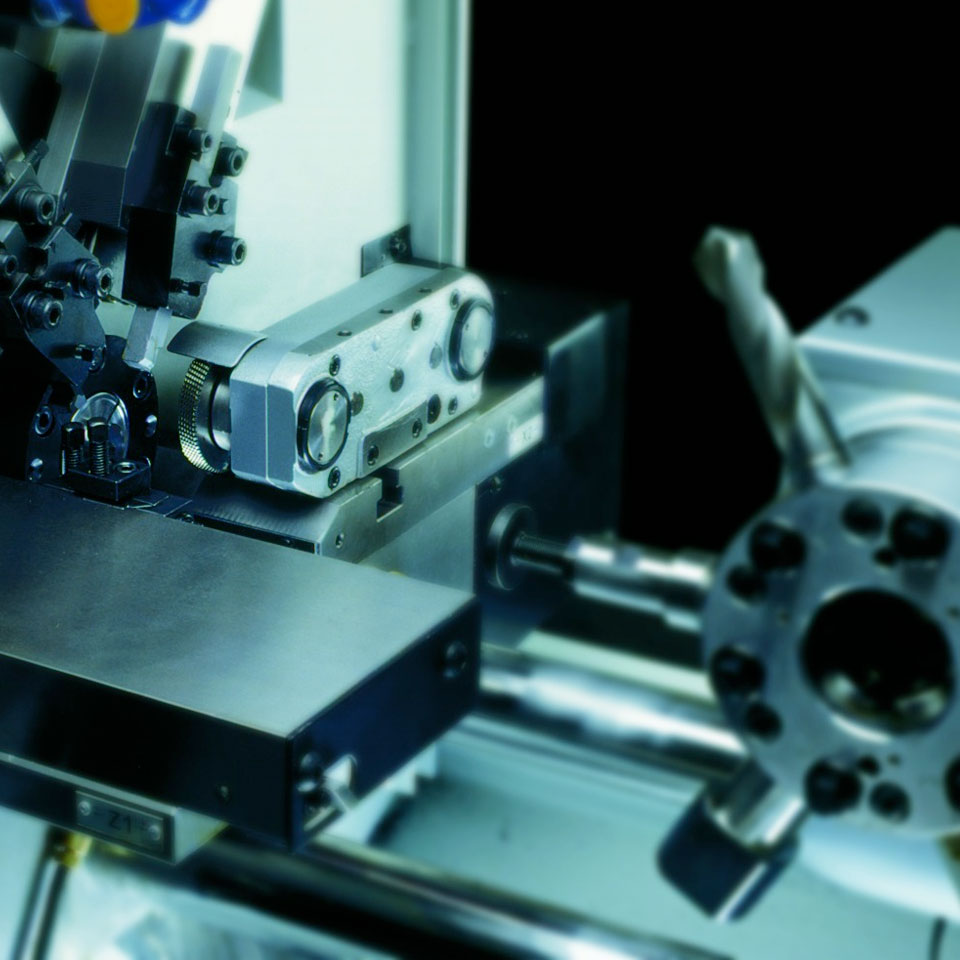

• 4 radial um die Spindel angeordnete Werkzeugschlitten zum Formen oder Stechen
• 4-fach-Revolver auf Kreuzschlitten X1/Z1
• Problemlosen Einrichten mittels Zweikanalrogrammierung
• Ergomat Spannzangen-Schnellwechselsystem
• Hohe Wiederholgenauigkeit und Präzision in der Bearbeitung•
• Fanuc 0i – TF

Diverses Zubehör, u.a.
• Mechanisch justierbare Spanndruckbegrenzung*
• Sonderausführungen mit Spindeldurchlass Ø 30 oder Ø 80 mm (TBA 80.1)*

*Option

MODELLTBA30TBA42TBA60TBA80
Stangendurchlass
Rundmm30426080*
6-kantmm26365269*
4-kantmm21294256*
Anzahl der Revolverstationen6666
Verfahrweg Langdrehschlitten Z1mm100100100100
Schaltzeit RevolverSek0.40.40.40.4
Spindelleistung kW7.57.57.57.5
Spindeldrehzahl maxUpM6000500031503150
Verfahrweg Vertikalschlitten V1 und V2mm45454545
Verfahrweg Horizontalschlitten X1 und X2mm45454545
Nettogewichtkg2100210021002100
* Werkstoffstangen > 60 mm: nur Rohrmaterial zulässig
