THR

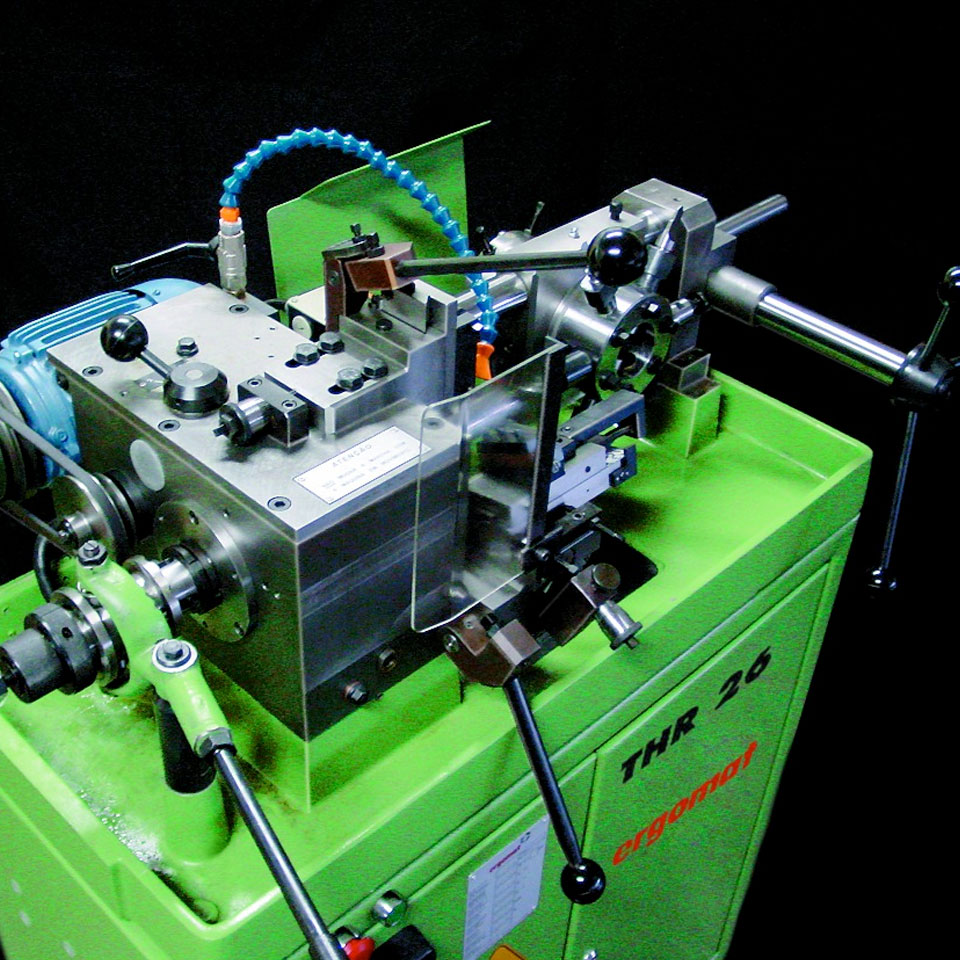

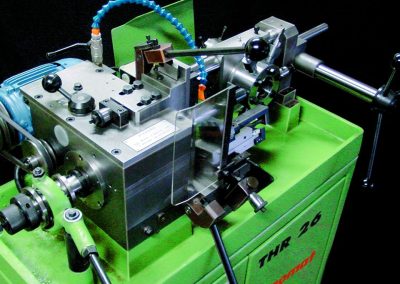

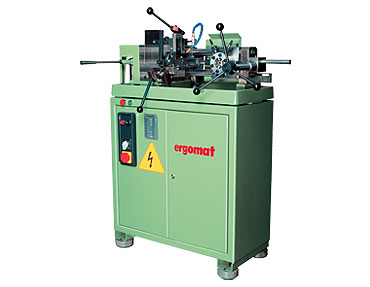

Revolver-Drehmaschine für die Nachbearbeitung
Zur wirtschaftlichen Fertigung von Einlegeteilen, zur Nachbearbeitung vorgefertigter, aber auch zur Herstellung von Drehteilen ab der Stange einsetzbar

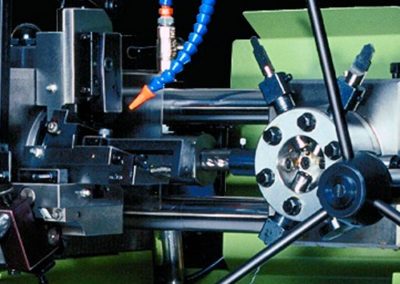

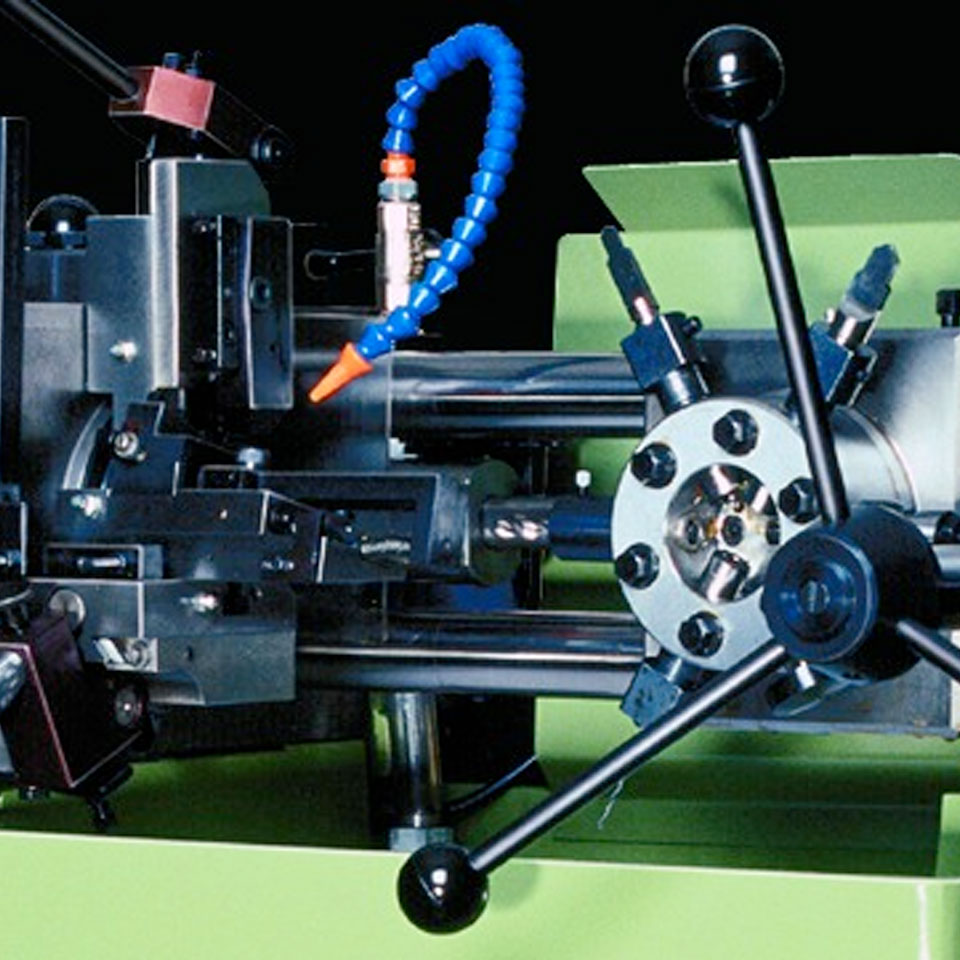

• Zwei Werkzeugschlitten radial

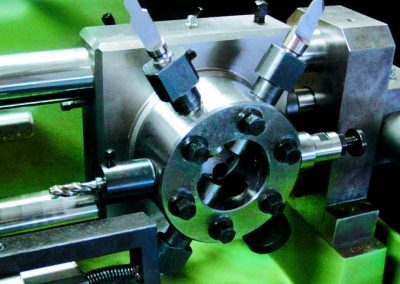

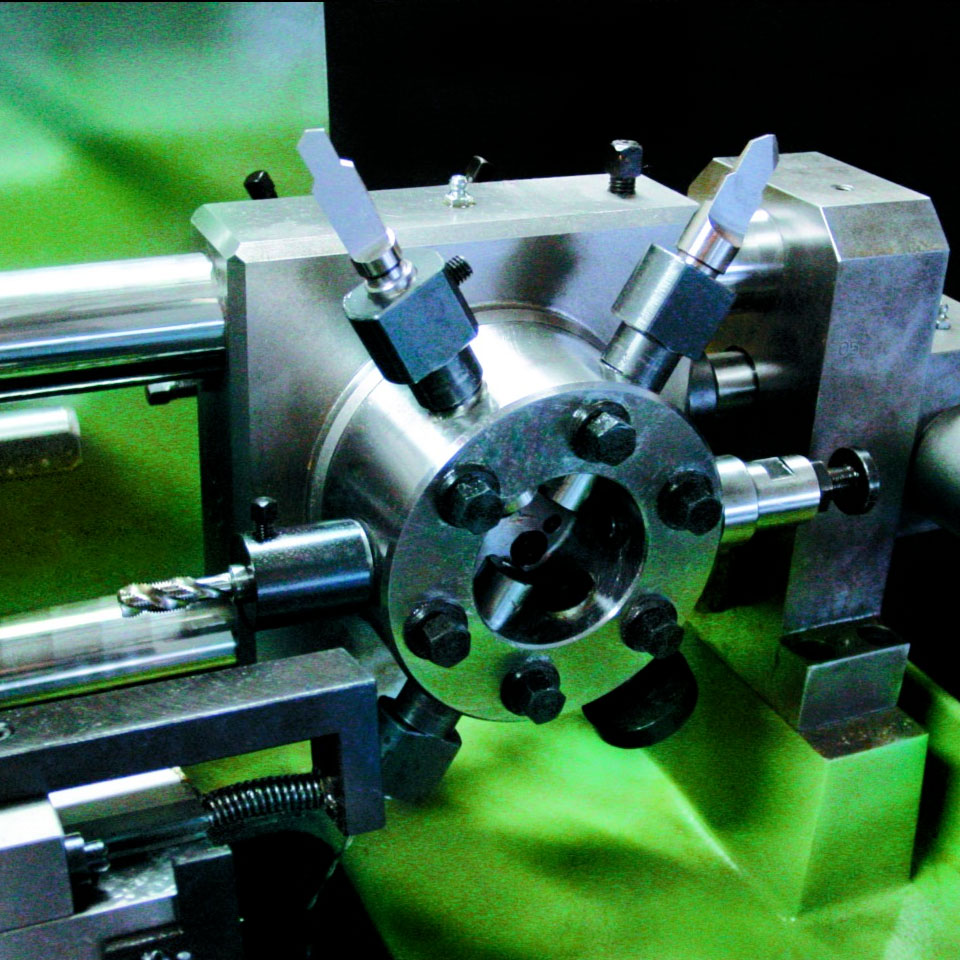

• 6 – fach-Sternrevolver axial verfahrbar
• Plandrehen, Fasen, Entgraten, Bohren, Langdrehen
• Gewindebohren und –schneiden mit automatischer Vorrichtung
• Geschliffene Führungswellen für höchste Stabilität
• Der Revolverschlitten wird über hochpräzise Zapfen stabil geführt; damit ist eine hervorragende Bearbeitungs- und Wiederholgenauigkeit gewährleistet
| Modell | THR 26 | |
|---|---|---|
| Spindeldurchlass | ||
| Spannzangen gemäß DIN 6343 (A 25): | ||
| Stangen-Ø max. mm 26 | mm | 26 |
| 6-kant Stangen SW max. mm 22 | mm | 22 |
| 4-kant Stangen SW max. mm 18 | mm | 18 |
| Spindeldrehzahlabstufungen von bis | UpM | 250 - 4.550 |
| Drehzahlstufen | 16 | |
| Niedrigste/höchste Drehzahl | UpM | 250/4.550 |
| Spindel | ||
| Spindelmotor | kW | 0,92 / 1,25 |
| Kühlmitteltank Fassungsvermögen l 15 | l | 15 |
| Verfahrweg Horizontalschlitten | mm | 20 |
| Verfahrweg Vertikalschlitten | mm | 20 |
| 6-fach Sternrevolver | ||
| Verfahrweg Revolverschlitten mm 80 | mm | 80 |
| Schaftaufnahme Ø | mm | 3/4” H7 |
| Ø Werkzeugtrommel mm 120 | mm | 1060 x 760 x 1450 |
| Abstand Spannzange Werkzeugtrommel (min./max.) mm 62/150 | kg | 450 |
| Verfahrweg axial - Automatische Gewindeeinrichtung | mm | 62 |
| Innen-/Außengewinde (min./max.) | M3/M14 | |
| Gewicht kg 450 | ||
| Technische Änderungen vorbehalten |
