TNG32

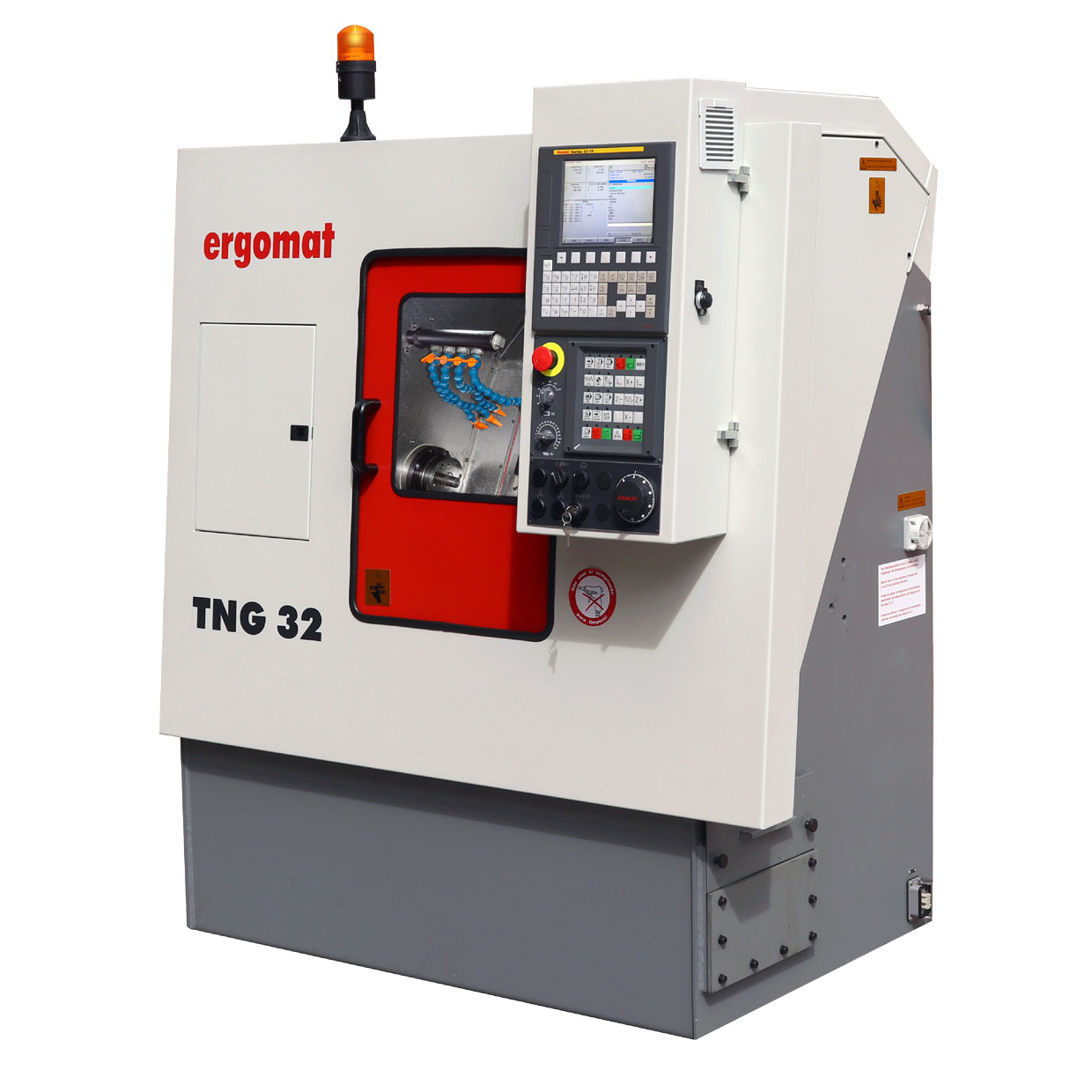

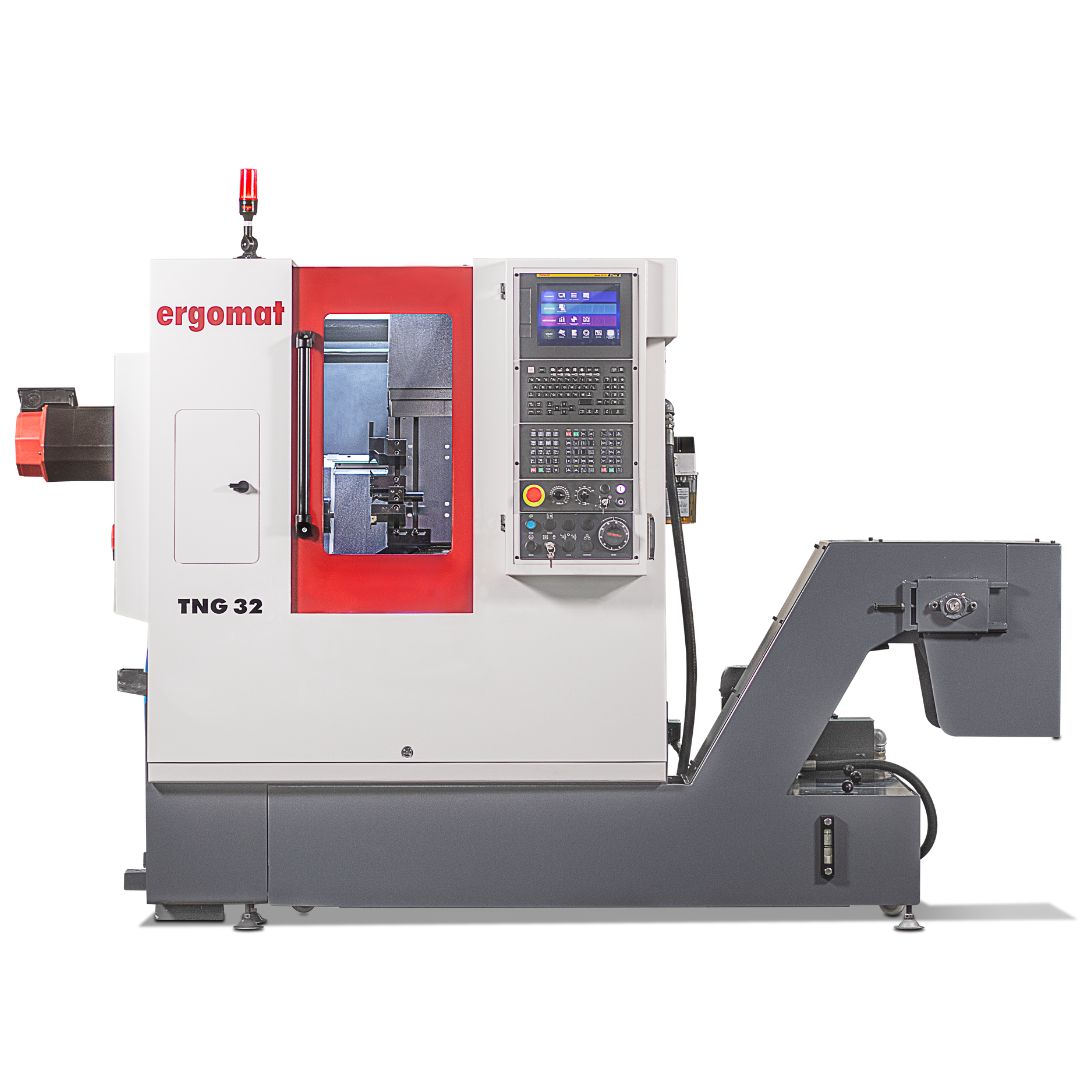

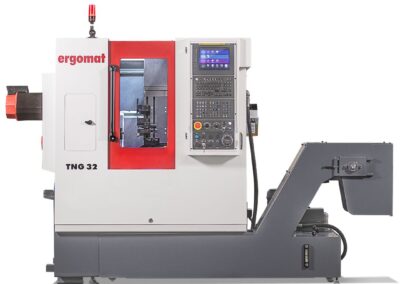

CNC Linearschlitten-Drehmaschine Baureihe TNG32

Der CNC Linearschlitten-Drehautomat der Baureihe TNG 32 ist maßgeschneidert für das Segment der weniger komplexen Drehteile, die auch heute noch im Wesentlichen auf kurvengesteuerten Drehautomaten hergestellt werden.

Im Gegensatz zu diesen ermöglicht die neue TNG 32 erstaunlich geringe Rüstzeiten, zum einen auf Grund der bedienungsfreundlichen modernen CNC-Steuerung, zum anderen durch den voreinstellbaren Werkzeughalterblock, der den Wechsel eines kompletten Werkzeugsatzes innerhalb weniger Sekunden ermöglicht. Die kurzen Verfahrwege des Kreuzschlittens minimieren Span-zu-Span-Zeiten – Grundvoraussetzung für äußerst wirtschaftliche Produktion.

Die robuste, äußerst kompakte Maschinenkonstruktion mit 60º Schrägbett für optimalen Spänefall bietet dem Bediener einen übersichtlichen und bequemen, nach ergonomischen Gesichtspunkten gestalteten Arbeitsplatz.

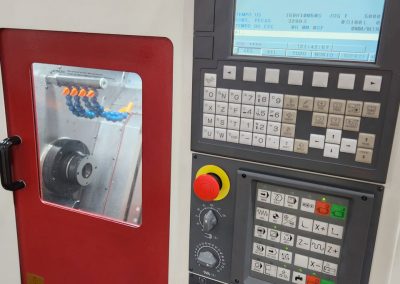

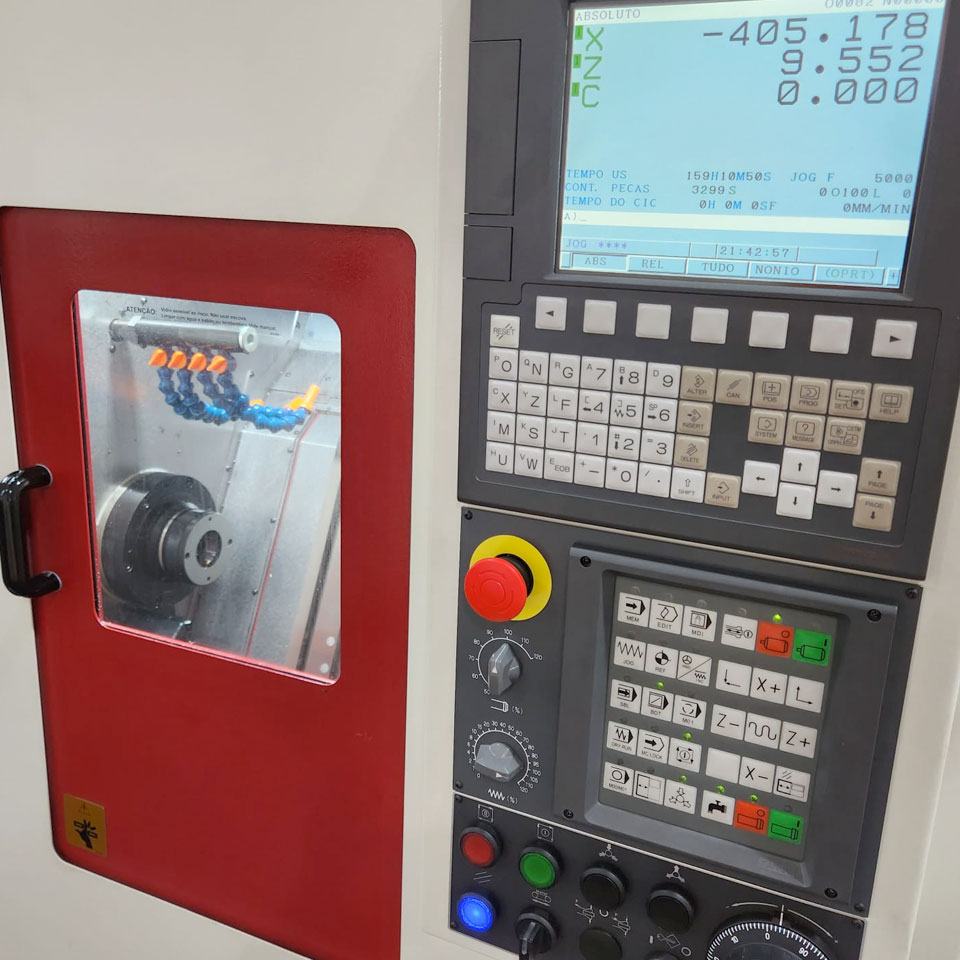

  • Steuerung FANUC 0i-TF
  • Stangendurchlass Ø 32 mm
  • Spannzangenbetätigung durch Spannknaggen
  • Kompakte Bauweise mit 60° Schrägbett für hervorragenden Spänefall
  • Hoher Bedienkomfort
  • Minimale Aufstellfläche 1.900 x 1.030 mm
  • Kreuzschlitten gleitet auf hochpräzisen Linearführungen

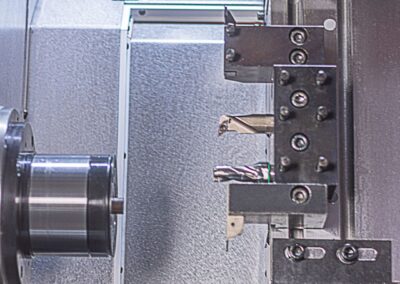

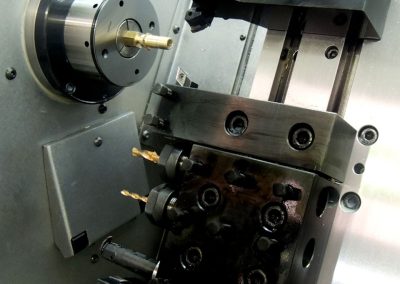

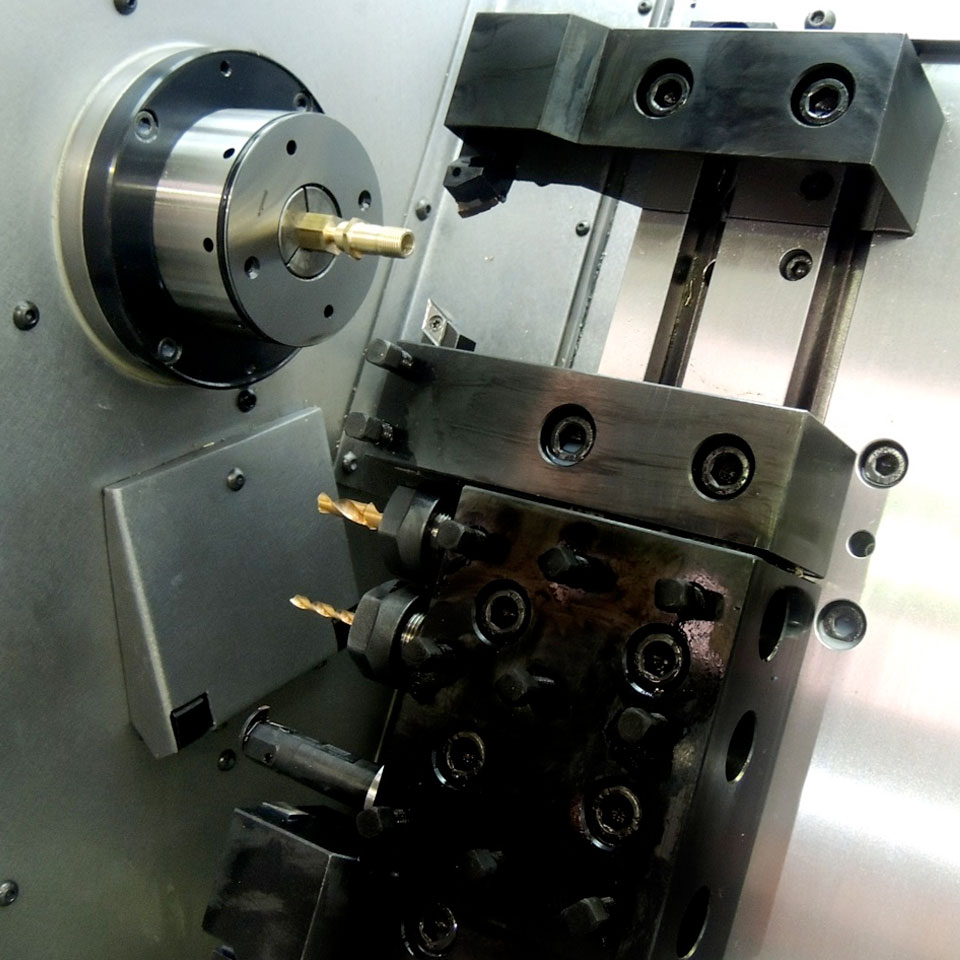

  • Kreuzschlitten „Gang Type“ beliebig mit Werkzeughaltern zu bestücken

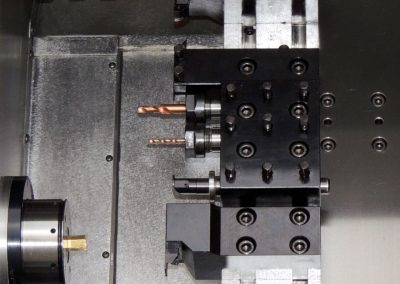

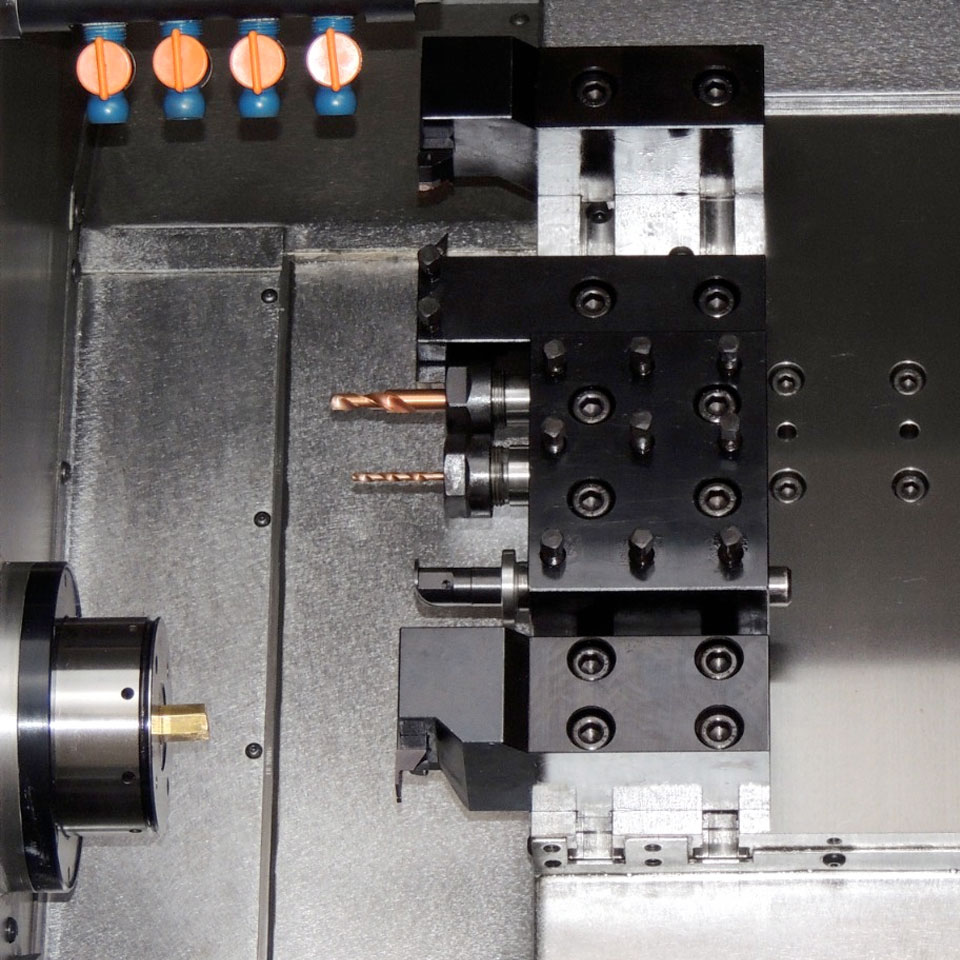

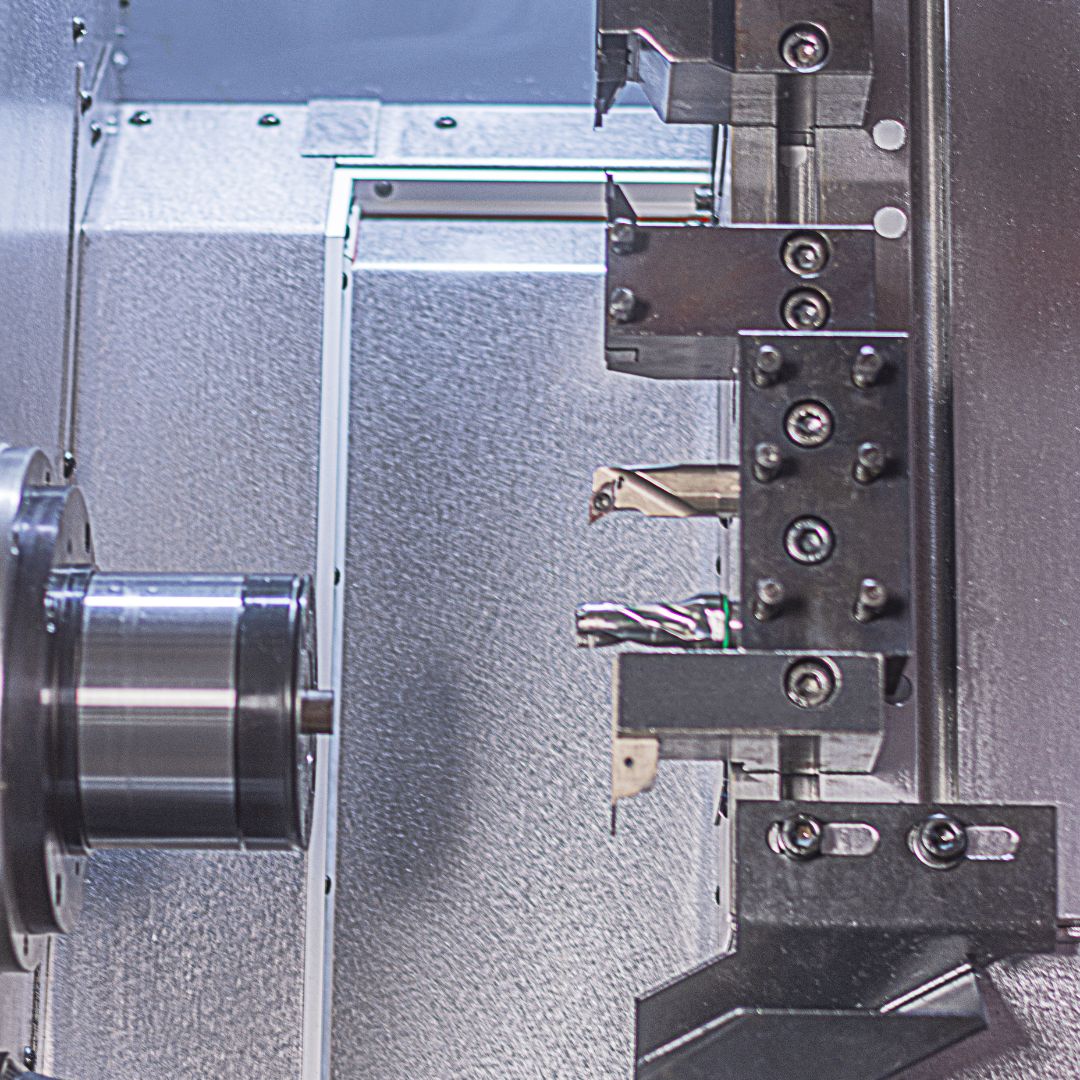

  • Schnellwechsel-Werkzeughalterblock mit 3 Positionen
  • Werkzeughalter für diverse Anwendungen
  • Schaftaufnahmen Ø 20 mm bzw. 12 x 12 mm
  • Teiletrenner
  • Teileförderband*
  • Kühlmitteleinrichtung
  • Kühlmittelzuführung über Werkzeuge*
  • Späneförderer*

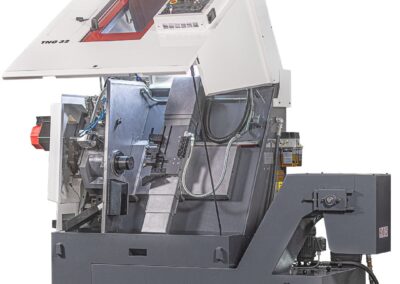

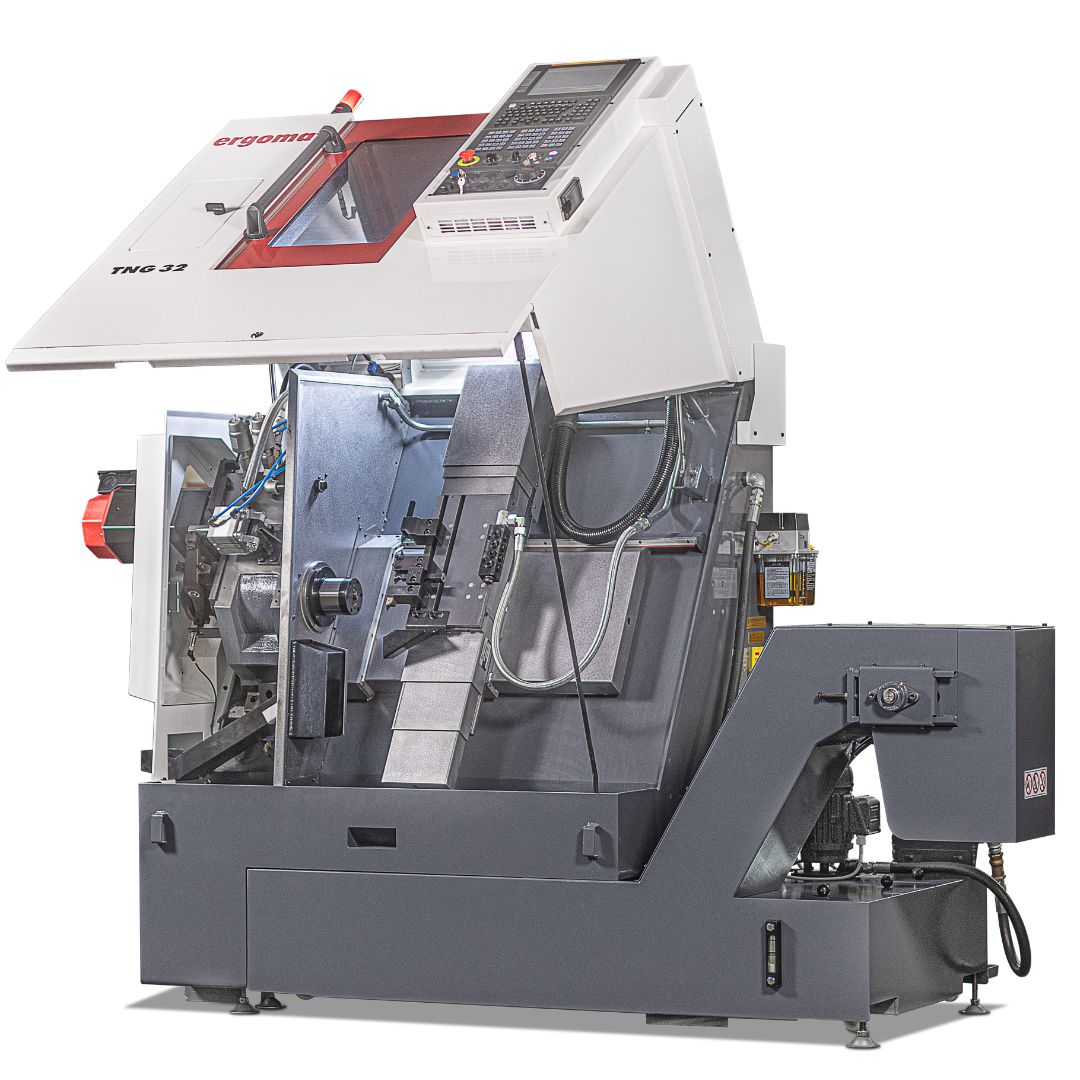

  • Verhaubung zur Maschinenreinigung aufklappbar *
    * Option
ModellTNG 32
SteuerungFANUC 0i-TF
Hauptspindel
Stangendurchlass Ømm32
Spindeldrehzahl max.UpM5,000
Spannzangen DIN6343171-EA36
Spannzangen DIN6343161-EA25
Arbeitsbereich
Verfahrweg in Xmm300
Verfahrweg in Ymm175
Kreuzschlitten “Gang Type”
Eilgang Xm/Min12
Eilgang Zm/Min20
Anzahl WerkzeugeStandard7
Werkzeugschaft Ømm20
Werkzeugaufnahme 4-ktmm12 x 12
Leistungsdaten
Leistung 100%/40% EDkW3,7 / 4,4
DrehmomentNm20.2
EnergieverbrauchkWh5.4
Kühlmittelsystem
Kühlmitteldruck (Standard)bar6
Kühlmitteldruck (Option)bar20
Tankinhaltl100
Arbeitsbereich
Teile-Ø / -längemm32 / 75
Nettogewichtkg1,160
Technische Änderungen vorbehalten.
