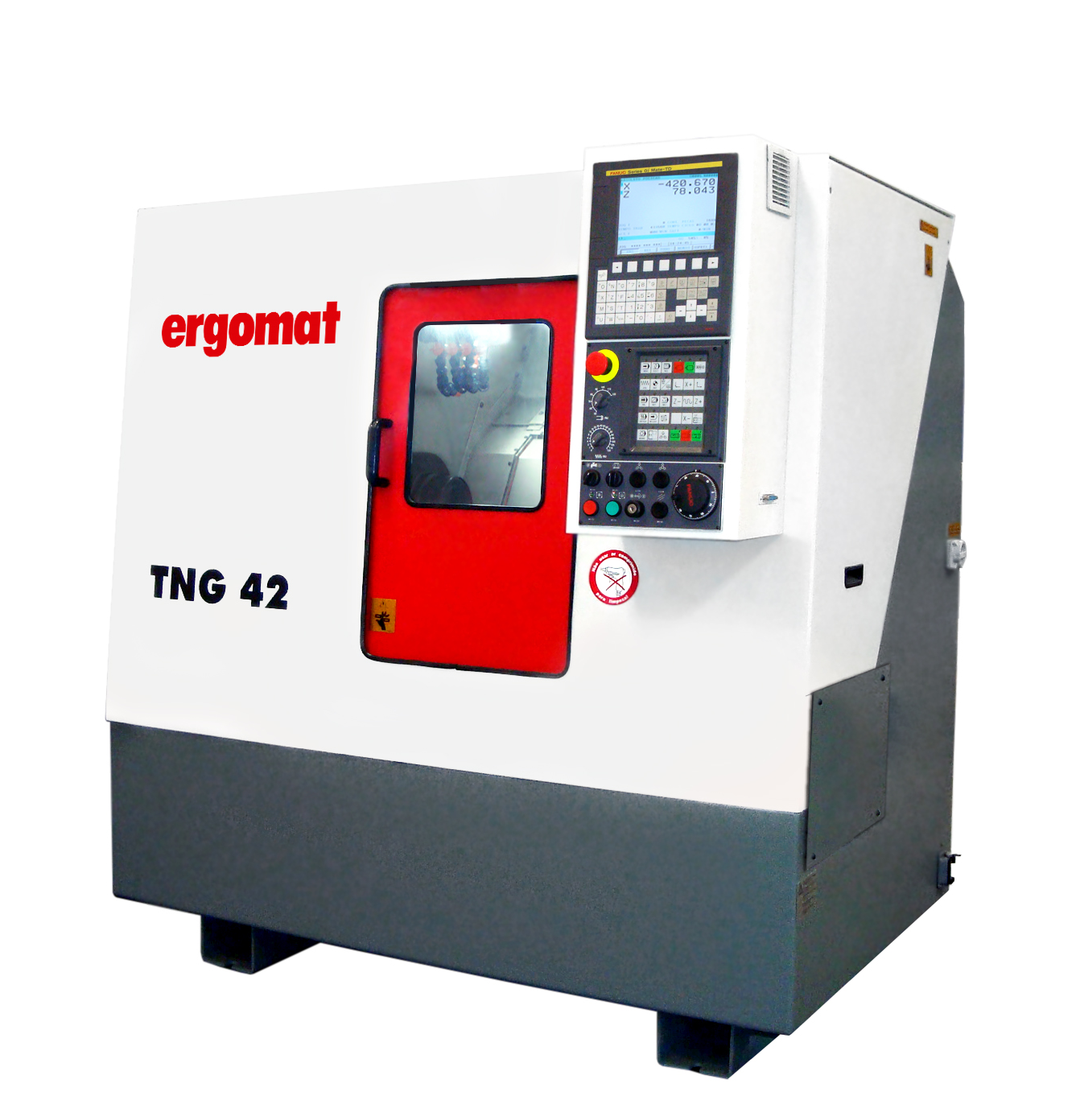

TNG42
Ergomat CNC Universal-Drehmaschine mit linearem Werkzeugträgerschlitten, Modell TNG 42. Eine außerordentlich flexible Drehmaschine mit optimalem Kosten/Nutzen-Verhältnis. Durch den Einsatz des voreinstellbaren Werkzeughalterblocks werden extrem kurze Rüstzeiten ermöglicht.
- Steuerung FANUC 0i-TF PLUS 10,4 Touch Screen
- Stangendurchlass Ø 42 mm
- Hydraulische Spannvorrichtung
- ERGOMAT Spannzangen-Schnellwechselsystem
- Kompakte Bauweise mit 60° Schrägbett für hervorragenden Spänefall
- Hoher Bedienkomfort
- Minimale Aufstellfläche 2.550 x 1.130 mm
- Kreuzschlitten gleitet auf hochpräzisen Linearführungen
- Kreuzschlitten „Gang Type“ beliebig mit Werkzeughaltern zu bestücken
- Schnellwechsel-Werkzeughalterblock mit 3 oder 6 Positionen
- Schnellwechsel-Werkzeughalter für diverse Anwendungen
- Spannfutter Ø 135 mm*
- Schaftaufnahmen Ø 20 mm, Ø 25 mm bzw. 16 x 16 mm
- Teiletrenner*
- Teileförderband*
- Kühlmitteleinrichtung
- Kühlmittelzuführung über Werkzeuge*
- Späneförderer
- Verhaubung zur Maschinenreinigung aufklappbar
* Option
| Modell | TNG 42 | |
|---|---|---|
| Steuerung | FANUC 0i-TF PLUS | |
| Bildschirm | 10,4" Touch Screen | |
| Hauptspindel | ||
| Stangendurchlass Ø | mm | 42 |
| Spindeldrehzahl max. | UpM | 5,000 |
| Spannzangen DIN6343 | 173 E | |
| Arbeitsbereich | ||
| Verfahrweg in X | mm | 352 |
| Verfahrweg in Y | mm | 250 |
| Dreh-Ø | mm | 70 |
| Futter-Ø (Option) | mm | 135 |
| Kreuzschlitten “Gang Type” | ||
| Eilgang X | m/Min | 18 |
| Eilgang Z | m/Min | 30 |
| Anzahl Werkzeuge | Standard | 10 |
| Werkzeugschaft Ø | mm | 25 |
| Werkzeugaufnahme 4-kt | mm | 16 x 16 |
| Leistungsdaten | ||
| Leistung 100%/25% ED | kW | 5,5 / 7,5 |
| Drehmoment 100% / 25% ED | Nm | 38 / 70 |
| Kühlmittelsystem | ||
| Kühlmitteldruck (Standard) | bar | 6 |
| Kühlmitteldruck (Option) | bar | 20 |
| Tankinhalt | l | 135 |
| Arbeitsbereich | ||
| Nettogewicht | kg | 2,250 |
| Technische Änderungen vorbehalten. |
