TD-E

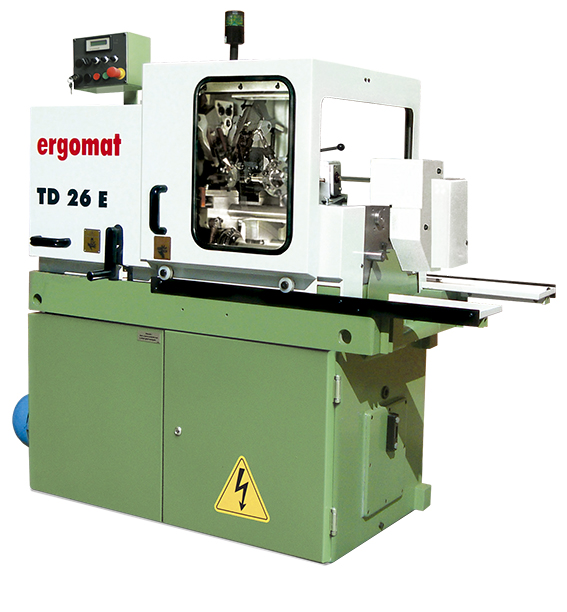

Kurvengesteuerter Einspindel-Drehautomat TD mit elektronischer Drehzahl- und Vorschubregelung

Bei den Drehautomaten der Baureihe TD handelt es sich um kurvengesteuerte Hochleistungsdrehmaschinen, die zur Fertigung mittlerer bis hoher Losgrößen äußerest wirtschaftlich eingesetzt werden können.

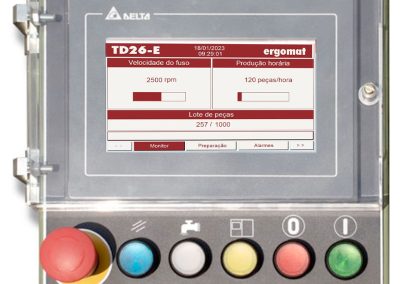

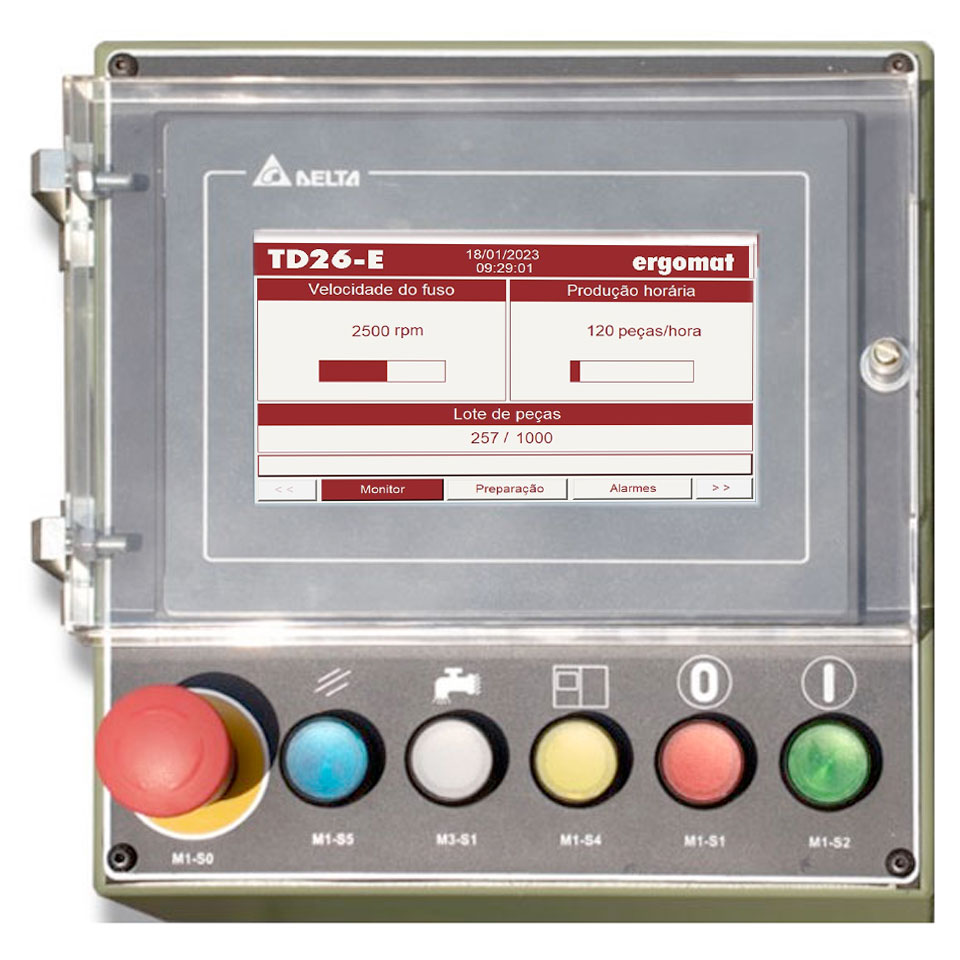

Durch den Einsatz von stufenlos regulierbaren Servomotoren anstelle des konventionellen Vorschubgetriebes sind die Maschinen im Vergleich zu rein mechanischen Drehautomaten schneller und leichter umzurüsten; außerdem ist der Betrieb der Maschine erstaunlich geräuscharm.

Je nach Drehmomentbedarf an der Spindel können vier Drehzahlbereiche eingestellt werden
(0 – 25 %, 0 – 50 %, 0 – 75 % und 0 – 100% der nominellen Spindeldrehzahl)
Wahlweise zweite einstellbare Spindeldrehzahl mittels 2-Kanal-Frequenzregler.

Hohe Bearbeitungsgenauigkeit
Extrem lange Lebensdauer

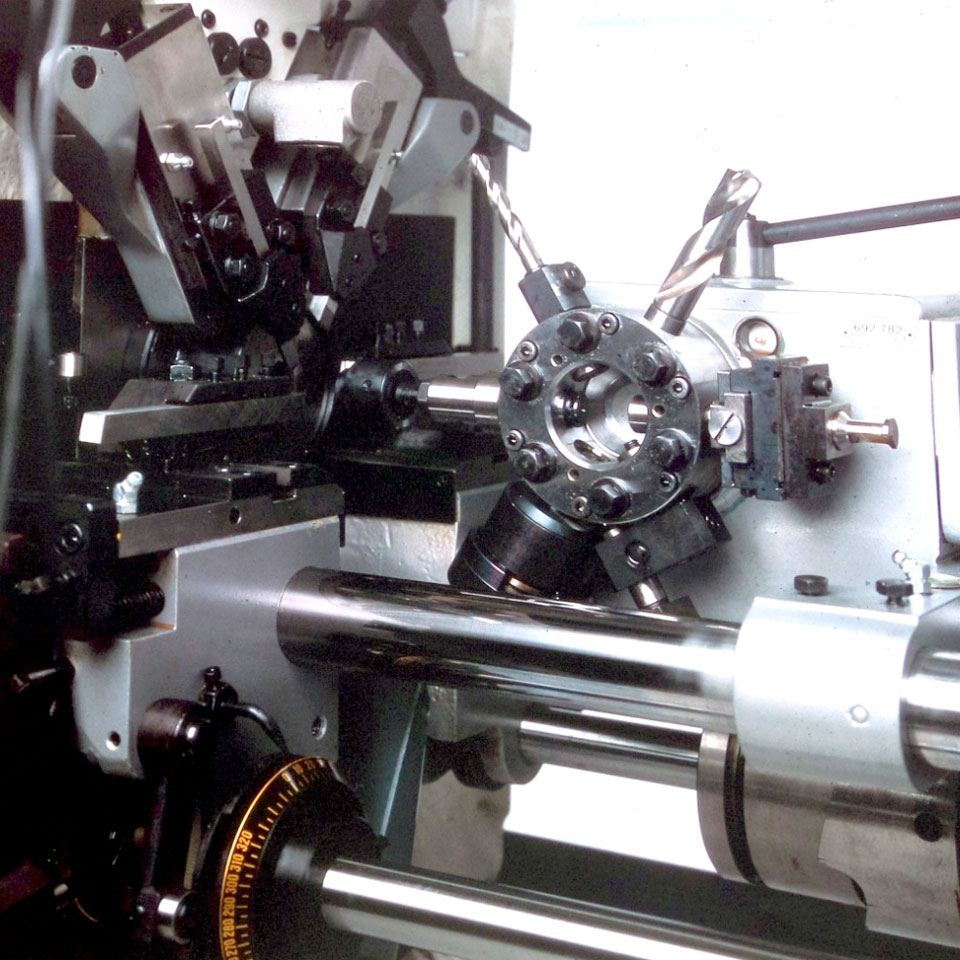

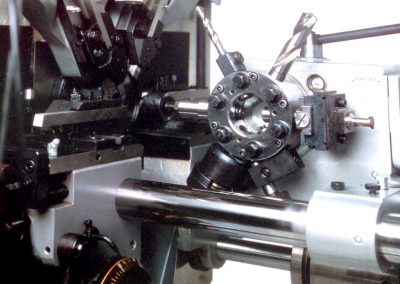

Die Maschinen sind in ihrer Grundversion mit Reitstock und Pinole und vier radial am Spindelstock geführten Werkzeugschlitten ausgestattet. CE-konforme Verhaubung und -Elektrik sind selbstverständlich.
Bearbeitung von Materialsstangen bis 16 (TD16), 26 (TD26) mm, Rohrmaterial bis Ø 36 mm kann auf der TD 36 verarbeitet werden

TDF 26 – Variante mit hydraulischer Spannung, kann auch mit Spannfutter Ø 70 mm eingesetzt werden

Simaultanbearbitung mehrerer Werkzeuge, dadurch hohe Teileausbringung
Der Maschinenaufbau ermöglicht eine Vielzahl von Zubehör

Als Zusatzaustattung sind u.a. lieferbar:

• Sechsfach-Sternrevolver (SRV)
• Gewindefräs- und Mehrkantdreheinrichtung (GFRE)
• Langdreheinrichtung (LEV)
• Greifeinrichtung
• Hinterbohr- und Schlitzeinrichtung
• Gewindestrehleinrichtung vorn
• Gewindestrehleinrichtung hinten
• Gleichlaufeinrichtung (GLE)
• Handbücher in elektronischem Format
• Schulungshandbuch für Kurvenberechnung lieferbar

ModellTD16-ETD26-ETD36-E
Spindeldurchlass
rundmm162636*
6-kantmm132222
4-kantmm111818
Maximaler Abstand Spannzange / Reitstockmm285285285
Verfahrweg der Langdreheinrichtung (LEV)mm707070
SpindelantriebkW3.73.73.7
Spindeldrehzahl maxrpm800047504000
Verfahrweg Senkrechtschlittenmm353535
Verfahrweg Horizontalschlittenmm353535
Nettogewichtkg840840840
