TND-S

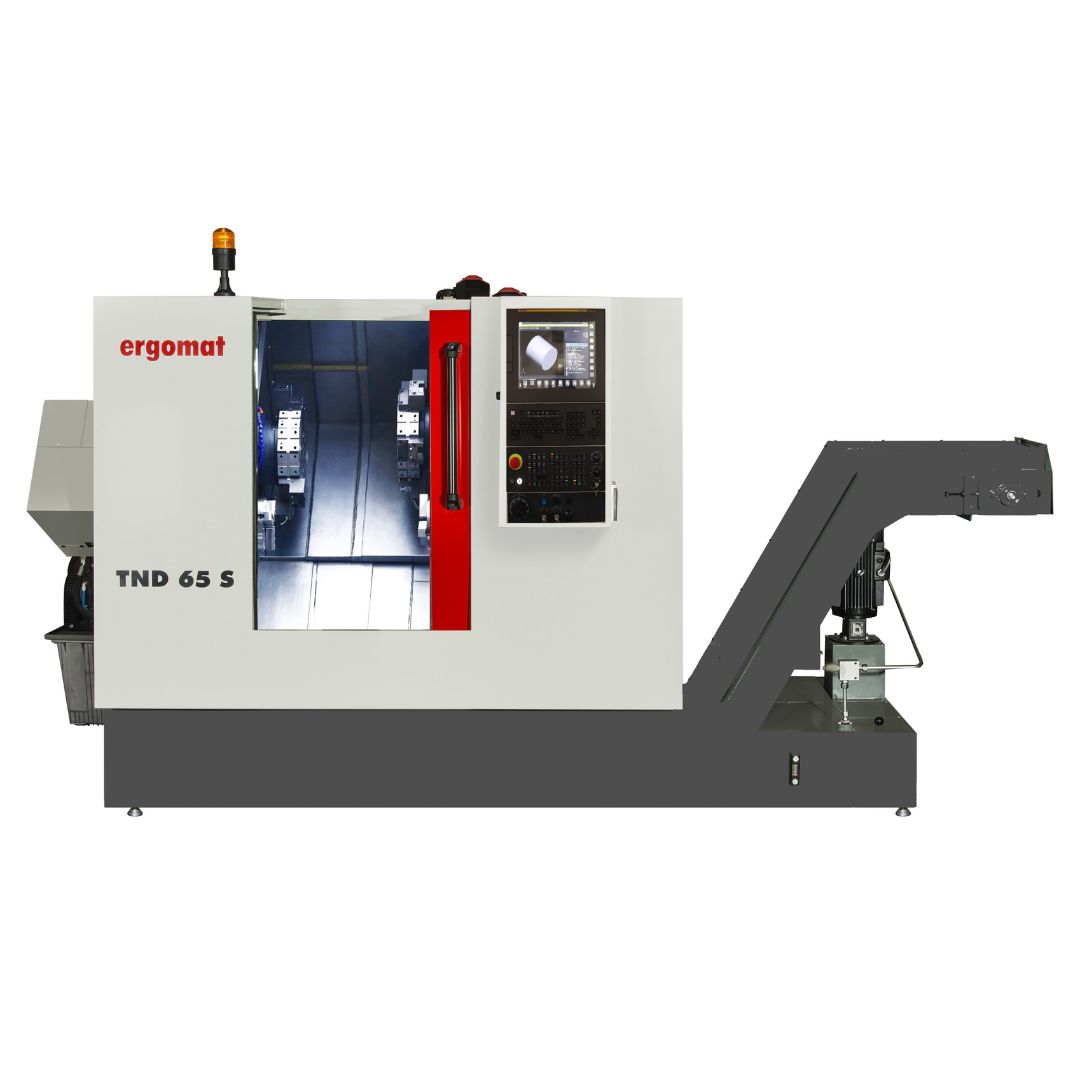

CNC-Drehzentren mit Zwei Werkzeugrevolver, Y-Achse und Gegenspindel TND-S
Ergomat Drehzentren, Modelle TND 45 S und TND 65 S sind zur fertigfallenden Herstellung komplexer Drehteile in der Serienfertigung ausgelegt.
Der stabile und vibrationsabsorbierende Grundkörper der Maschine zeichnet sich durch ein 60º Schrägbett für ungehemmten Spänefall und einen hervorragend zugänglichen Arbeitsraum aus.
Die eingesetzten modernen Maschinenelemente gewährleisten höchste Maßhaltigkeit und zuverlässige Wiederholgenauigkeit bei der Zerspanung auch schwierig zu bearbeitender Werkstoffe.

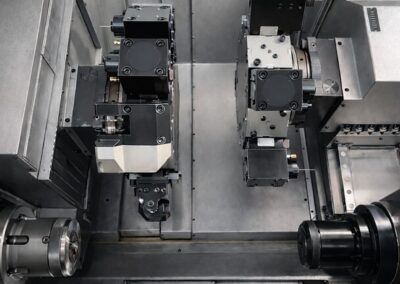

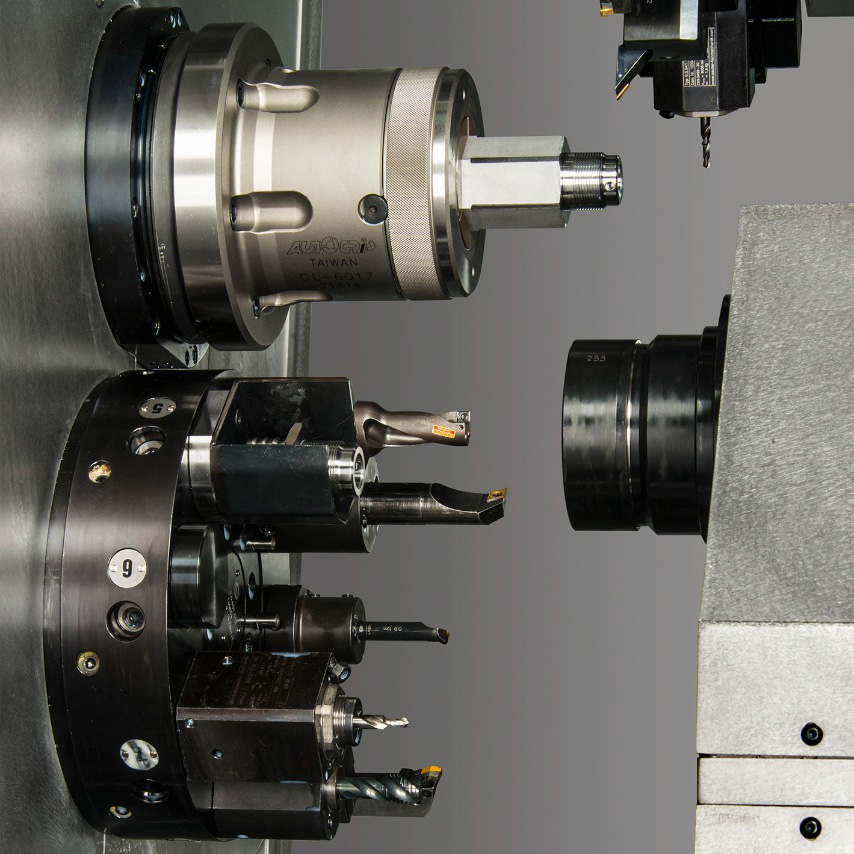

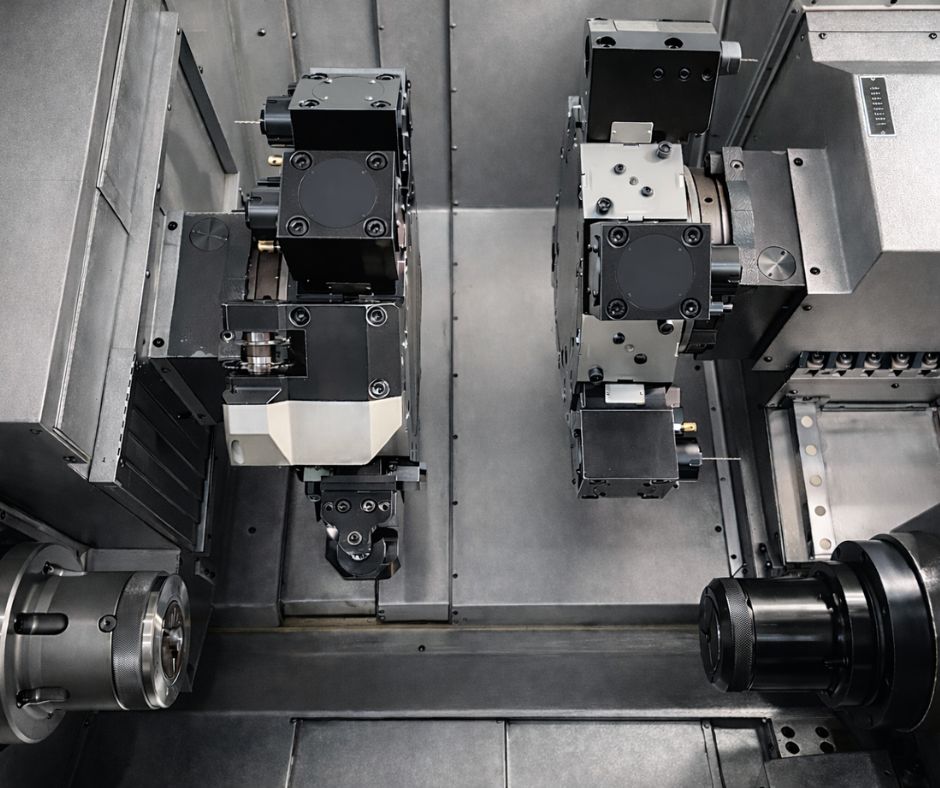

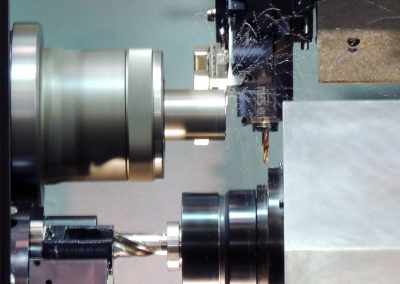

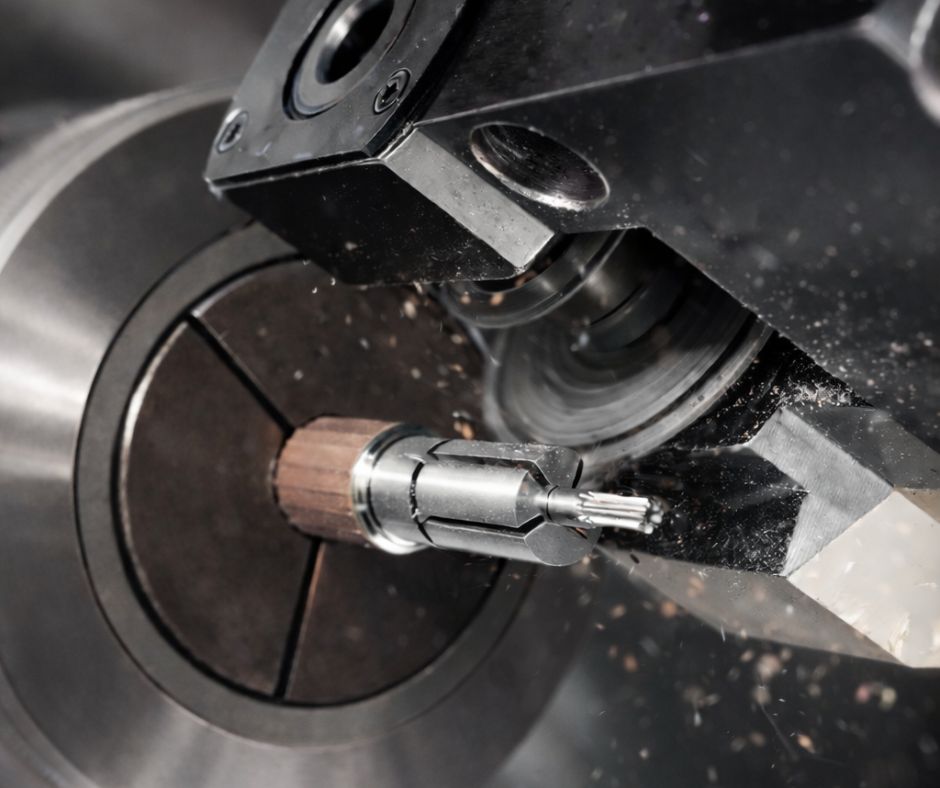

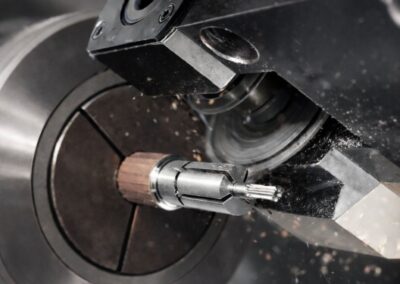

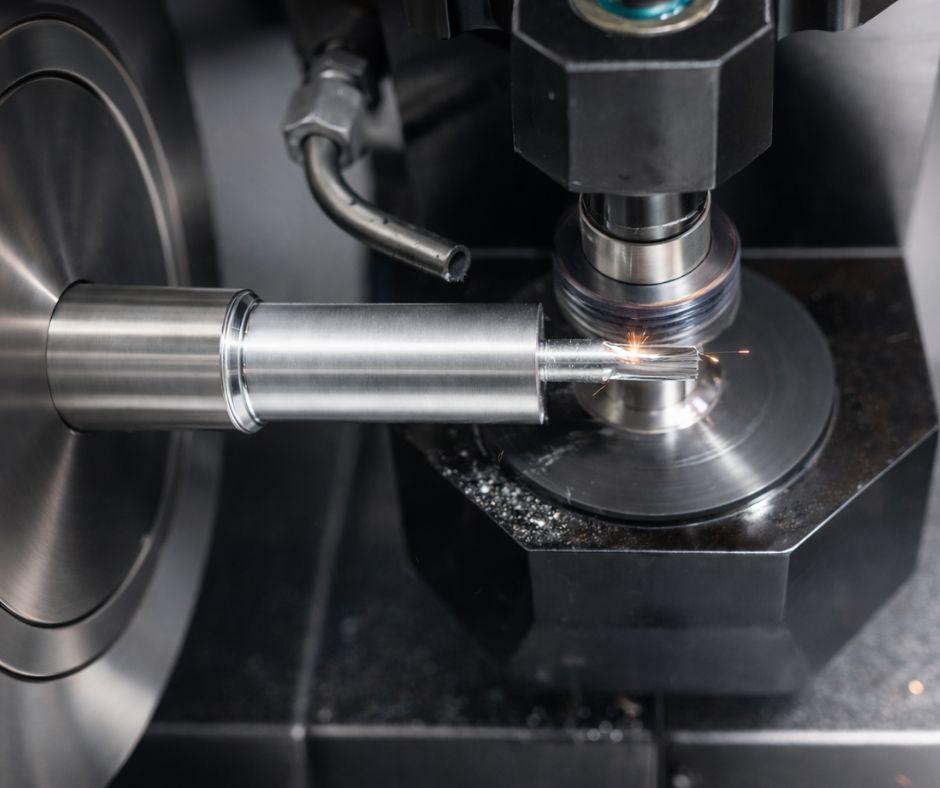

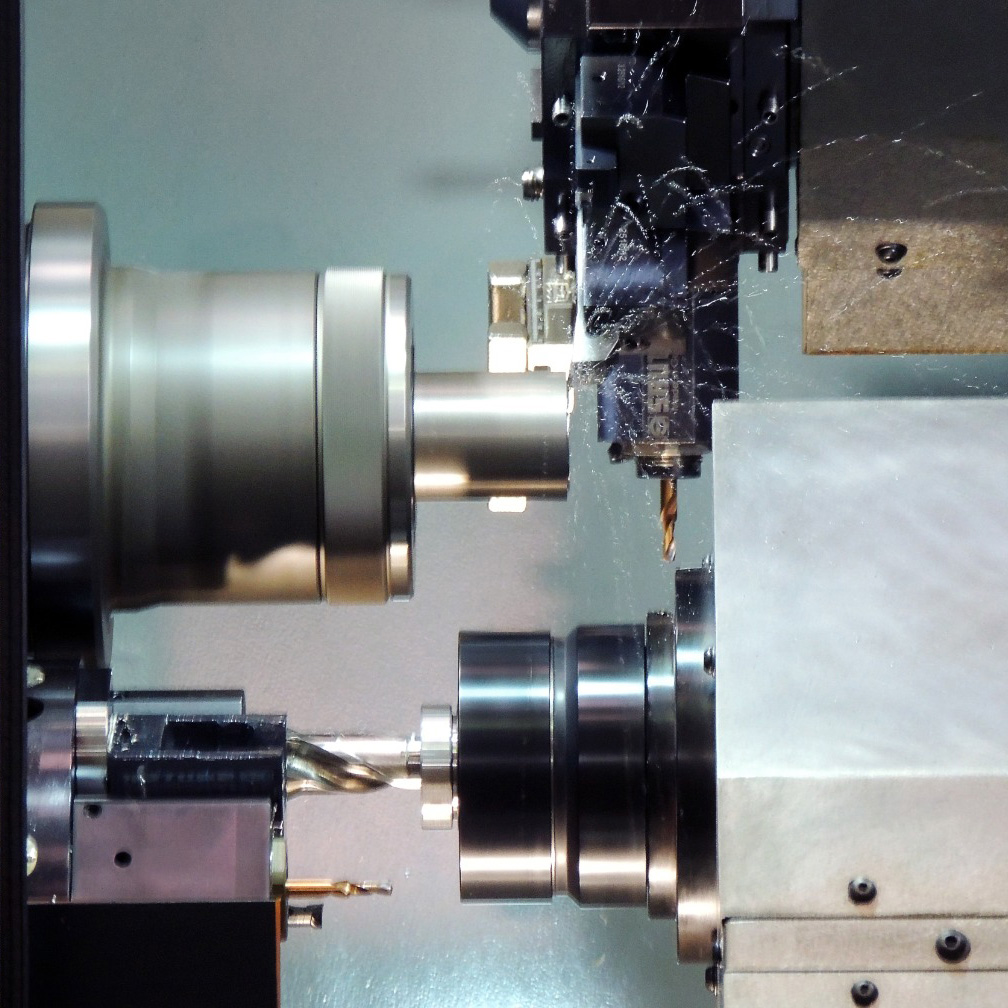

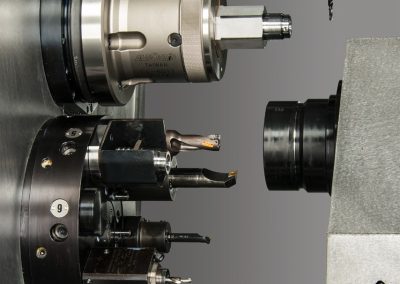

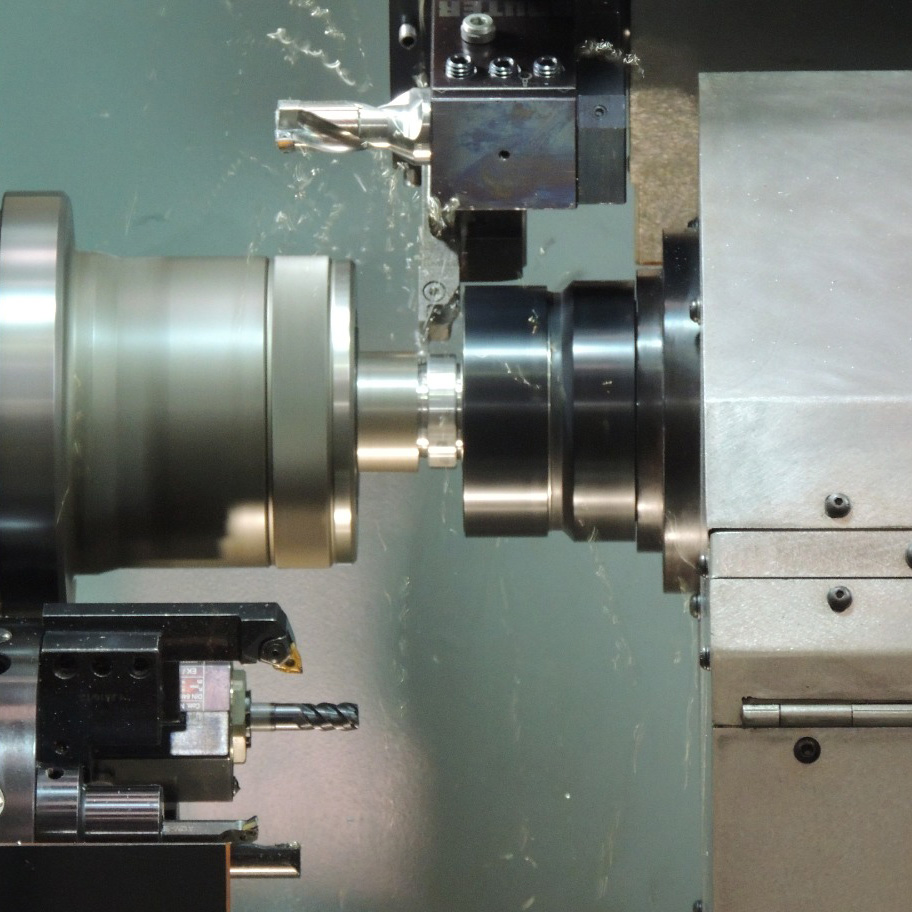

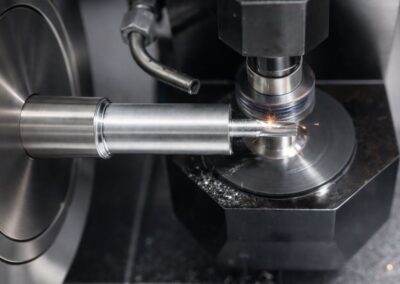

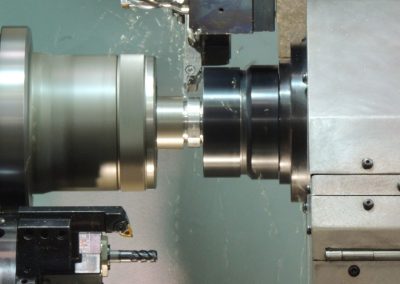

Serienmäßig verfügt die Maschine über Haupt- und Gegenspindel und 2 Revolver mit BMT 55 -Aufnahmen, wobei der Linker Revolver über 12, der Rechter 12 Positionen verfügt. Fräsbearbeitungen radial und axial, sowie axiale Zerspanung außerhalb der Spindelmitte sind mit für beide Revolver lieferbaren angetriebenen
Werkzeugen problemlos möglich.
Im unteren Revolver ist die Sortiereinrichtung integriert, über die das Werkstück auf ein Teileabführband geleitet wird, dessen Auslauf auf der linken Maschinenseite liegt.
Integriert im Kühlmitteltank sind Späneförderer Kühlmittelanlage.
Die für Programmierer und Einrichter leicht zu beherrschende Zweikanalsteuerung neuester Generation, die übersichtliche Werkzeuganordnung und das moderne Maschinenkonzept machen aus dem Drehzentrum der Baureihe TND45/65-S ein außerordentlich bedienerfreundliches Produktionsmittel, welches allen Anforderungen nach minimalen Rüstzeiten, hoher Produktionsleistung und Prozeßsicherheit souverän gerecht wird.
• FANUC 0i-TF Plus mit Touch Screen 15” Zweikanalsteuerung
• Schnittstellen: USB, PCMCIA und RJ45
• Schrägbett 60° für ungehinderten Spänefall
• Kompakte Maschinenabmessungen mit großzügigem Arbeitsraum
• Hoher Bedienkomfort und hervorragende Zugänglichkeit des Arbeitsraums
• Hauptspindel mit Durchlass Ø45 (TND 45 S) bzw. Ø 65 mm (TND 65 S)
• Gegenspindeldurchlass Ø45 (TND 45 S) bzw. Ø 65 mm (TND 65 S)
• Spannzangen-Schnellwechselsystem DIN6343 (A42/173-E bzw.A60/185-E)
• C-Achse an Haupt- und Gegenspindel
• X1/Z1/Y1 haupt Spindel Liker Revolver mit 12 Werkzeugplätzen für angetriebene Werkzeuge und Y-Achse
• X2/Z2 gegen Spindel Liker Revolver mit 12 Werkzeugplätzen für angetriebene Werkzeuge und optionele Y-Achse
• 6 bar Kühlmitteleinrichtung oder optionele Kühlmittelpumpe 20 bar, inkl. Kühler
• Zur Reinigung ausfahrbarer Kühlmittelbehälter mit integriertem Späneförderer
• Teiletrenner mit Auslauf an der Maschinenseite
• Schnittstelle für Stangenlagemagazin
*Option
| Modell | TND45-S | TND65-S | |
|---|---|---|---|
| Steuerung | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | |
| Bildschirm | 15″ Touch Screen | 15″ Touch Screen | |
| Hauptspindel | |||
| Spindeldurchlass | mm | 45 | 65 |
| Drehzahl max | UpM | 5.000 | 4.000 |
| Leistung 100% (25%) ED | kW | 7,5 (11) | 7,5 (11) |
| Drehmoment 100% (25%) ED | Nm | 46,6 (91) | 71,6 (140) |
| Spannzangen gemäß DIN 6343 | A42 (173-E) | A60 (185-E) | |
| sonstigen Spannzangensysteme | auf Anfrage | auf Anfrage | |
| - C-Achse | |||
| Drehzahl max | UpM | 100 | 100 |
| Auflösung | Grad | 1E-3 | 1E-3 |
| Gegenspindel | |||
| Spindeldurchlass | mm | 45 | 65 |
| Drehzahl max | UpM | 5,000 | 4.000 |
| Leistung 100% (25%) ED | kW | 7,5 (11) | 7,5 (11) |
| Drehmoment 100% (25%) ED | Nm | 46,6 (91) | 71,6 (140) |
| Spindeldurchlass | mm | 45 | 65 |
| Spannzangen gemäß DIN 6343 | A42 (173-E) | A60 (185-E) | |
| Spann-Ø mit Futter 210 mm * | mm | 180 | 180 |
| - C-Achse | |||
| Drehzahl max | UpM | 100 | 100 |
| Auflösung | Grad | 1E-3 | 1E-3 |
| Vorschübe max | |||
| Linker Revolver | |||
| Werkzeuganzahl angetrieben | 12 | 12 | |
| Werkzeugaufnahme | BMT 55 | BMT 55 | |
| Y-Achse | Standard | Standard | |
| Schaltzeit Station/Station | Sek | 0.4 | 0.4 |
| Schaltzeit 180° | Sek | 0.9 | 0.9 |
| Werkzeugdrehzahl* max | UpM | 5,000 | 5,000 |
| Leistung angetriebene Werkzeuge* 100% (25%) ED | kW | 1,0/1,4 | 1,0/1,4 |
| Rechter Revolver | |||
| Werkzeuganzahl angetrieben | 12 | 12 | |
| Werkzeugaufnahme | BMT 55 | BMT 55 | |
| Y-Achse | Option* | Option* | |
| Schaltzeit Station/Station | Sek | 0.4 | 0.4 |
| Schaltzeit 180° | Sek | 0.9 | 0.9 |
| Werkzeugdrehzahl* max | UpM | 5,000 | 5,000 |
| Leistung angetriebene Werkzeuge* 100% (25%) ED | kW | 1,0/1,4 | 1,0/1,4 |
| Kühlmittelsystem | |||
| Kühlmitteldruck | bar | 6 (20)* | 6 (20)* |
| Tankinhalt | l | 300 | 300 |
| Gewicht | kg | 4.500 | 4.500 |
| *Option |
