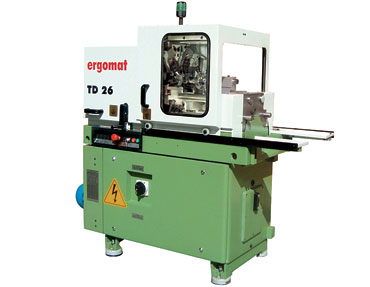

TD kurvengesteuerte Einspindel-Drehautomaten
Bei den Drehautomaten der Baureihe TD handelt es sich um eine kurvengesteuerte Hochleistungsdrehmaschine, die zur Fertigung mittlerer bis hoher Losgrößen äußerest wirtschaftlich eingesetzt wird.
Die TD-Maschine wurde zur Fertigung komplexerer Drehteile entwickelt; hierfür steht eine Vielzahl von Sonderzubehör zur Verfügung
Die Maschine ist in ihrer Grundversion mit Reitstock und Pinole und vier radial am Spindelstock geführten Werkzeugschlitten ausgestattet.
CE-konforme Verhaubung und -Elektrik sind selbstverständlich.
Bearbeitung von Materialsstangen bis 16 (TD 16), 26 (TD 26) mm
Rohrmaterial bis Ø 36 mm kann auf der TD 36 verarbeitet werden
Simaultanbearbitung mehrerer Werkzeuge, dadurch hohe Teileausbringung
Modularer Aufbau
Hohe Fertigungspräzision
TDF 26 – Variante mit hydraulischer Spannung, auch mit Spannfutter Ø 70 mm zu bestücken
Als Zusatzaustattung sind u.a. lieferbar:

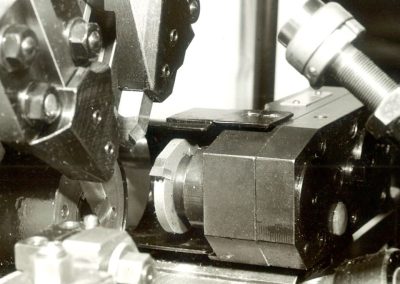

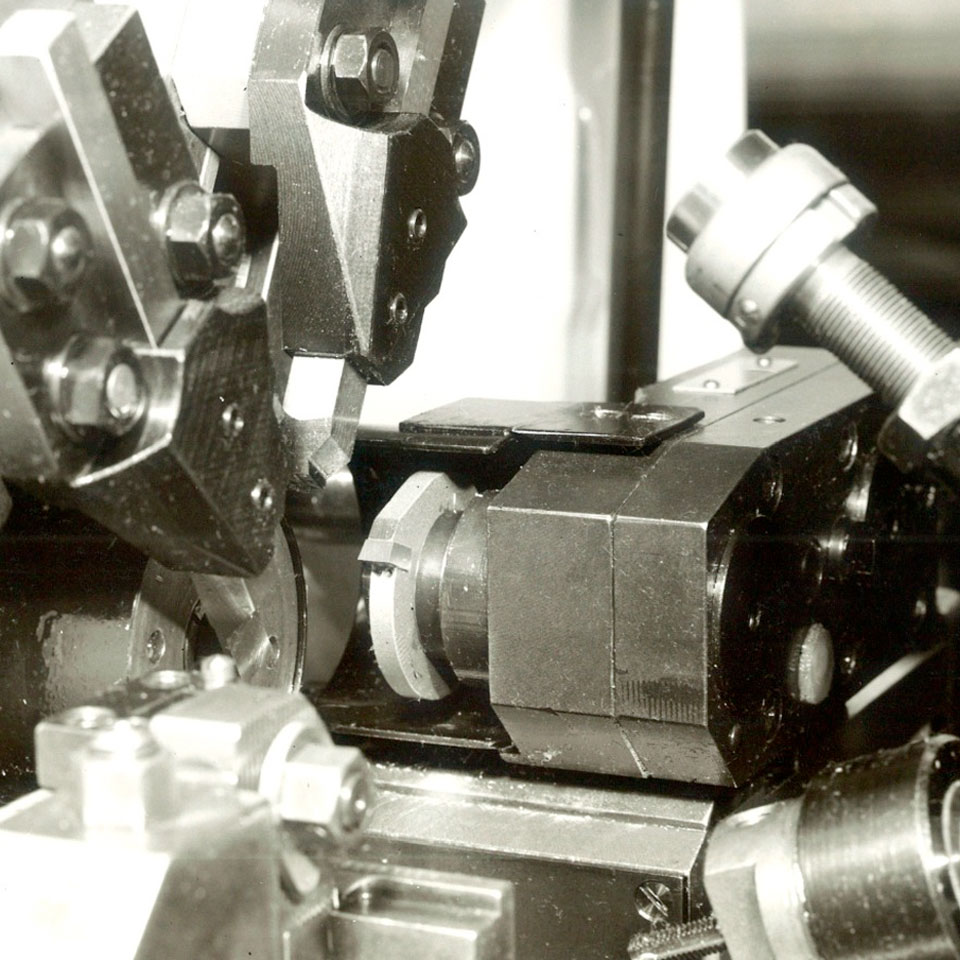

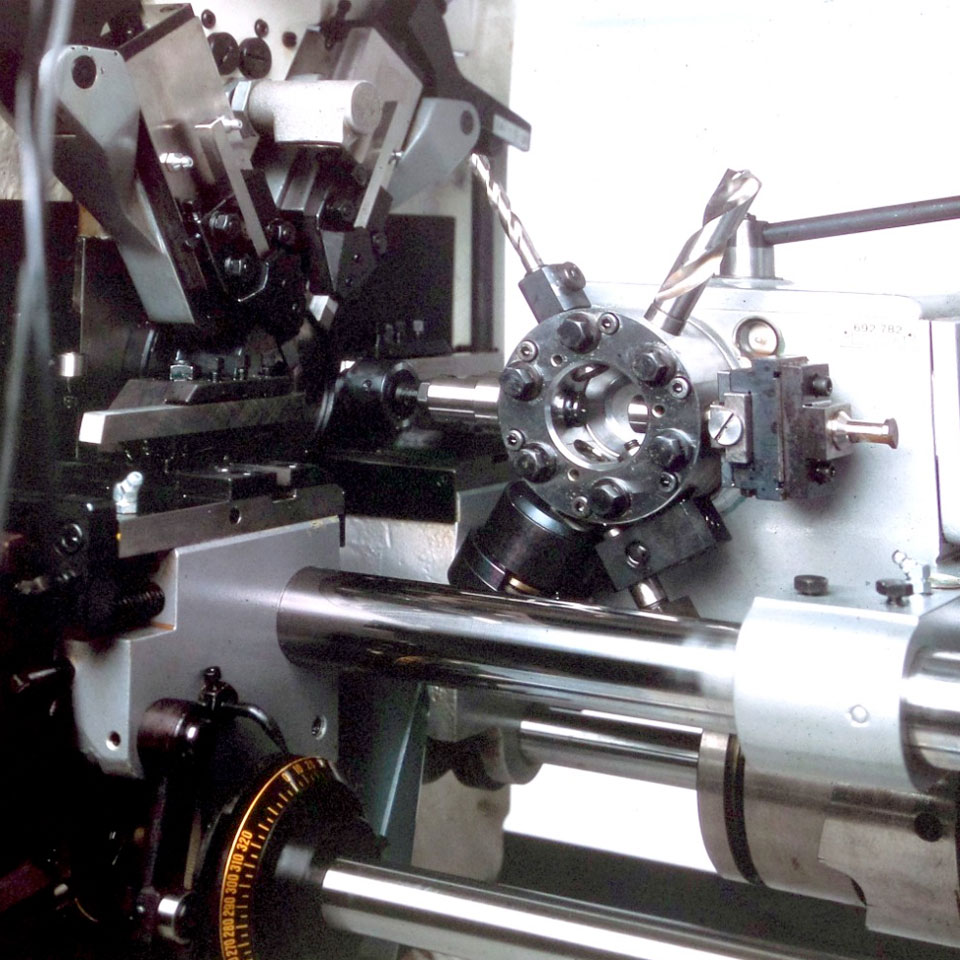

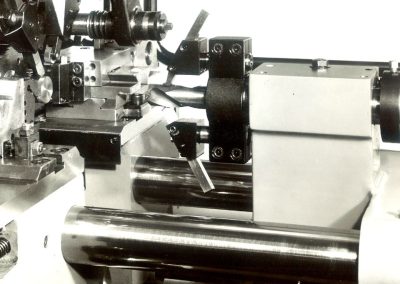

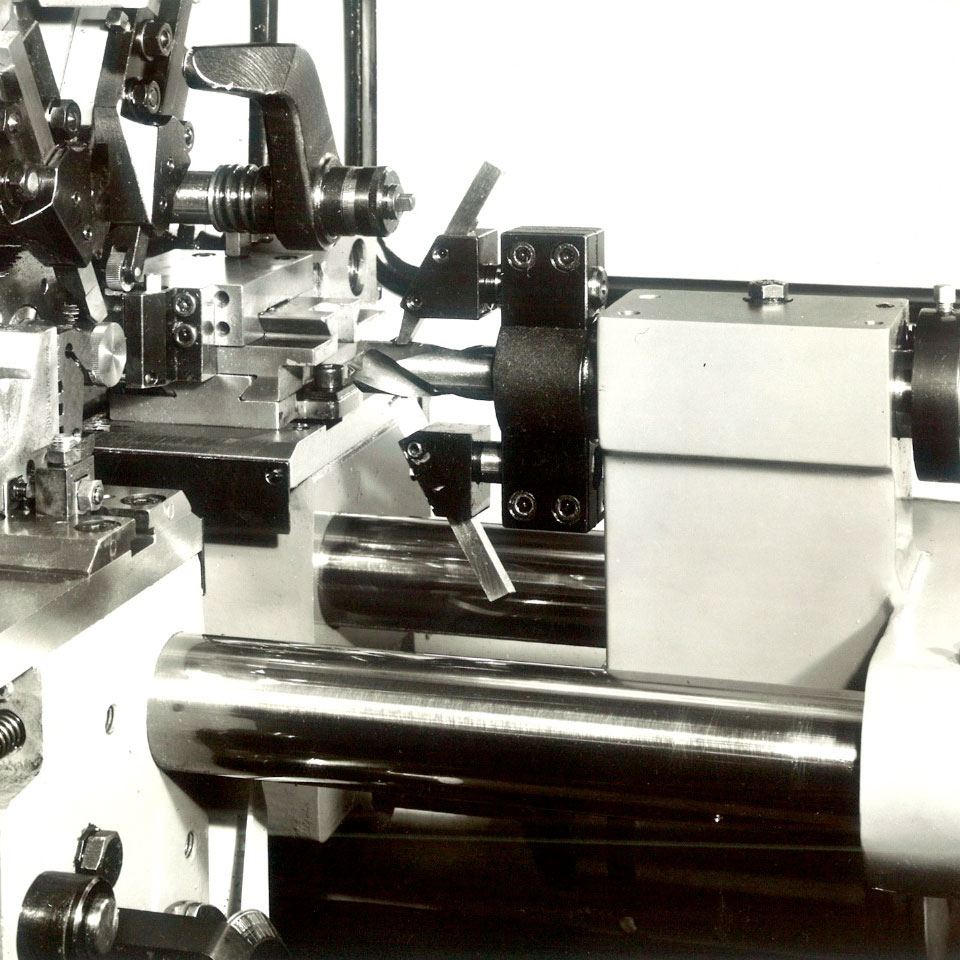

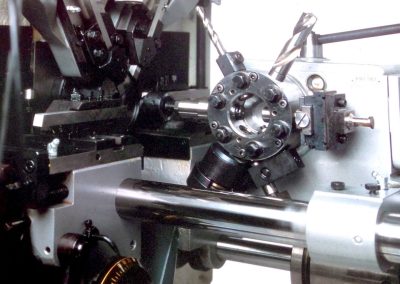

- Sechsfach-Sternrevolver (SRV)
- Gewindefräs- und Mehrkantdreheinrichtung (GFRE)
- Langdreheinrichtung (LEV)
- Greifeinrichtung
- Hinterbohr- und Schlitzeinrichtung
- Gewindestrehleinrichtung vorn
- Gewindestrehleinrichtung hinten
- Gleichlaufeinrichtung (GLE)
| Modell | TD16 | TD26/TDF26 | TD36 | |
|---|---|---|---|---|
| Spindeldurchlass | ||||
| rund | mm | 16 | 26 | 36* |
| 6-kant | mm | 13 | 22 | 31* |
| 4-kant | mm | 11 | 18 | 25* |
| Maximaler Abstand Spannzange / Reitstock | mm | 285 | 285 | 285 |
| Verfahrweg der Langdreheinrichtung (LEV) | mm | 70 | 70 | 70 |
| Produktionsleistung min / max | Stück/Std | 27 a 2370 | 22 a 1882 | |
| Spindelantrieb | kW | 3 | 3 | 3 |
| Spindeldrehzahl max | UpM | 8000 | 4750 | 4000 |
| Verfahrweg Senkrechtschlitten | mm | 35 | 35 | 35 |
| Verfahrweg Horizontalschlitten | mm | 35 | 35 | 35 |
| Nettogewicht | kg | 840 | 840 | 840 |
| * Werkstoffstangen > 26 mm: nur Rohrmaterial zulässig |
